Láser de CO₂ 1390 para madera, acrílico y rótulos
La máquina láser CO₂ 1390 ofrece una mesa de 1300 × 900 mm para rótulos, maquetas, embalajes, artesanía en madera y series cortas. Configure la fuente láser, mesa, refrigeración, asistencia de aire y extracción según los materiales aprobados y las muestras de fábrica.
- Clases de fuente estándar de 80/100/130/150 W; para una potencia superior se requiere una configuración a medida
- Área de trabajo nominal de 1300 × 900 mm
- Opciones de mesa de trabajo con estructura alveolar y con superficie de corte tipo cuchilla
- Controlador DSP Ruida de la clase RD6445
- Vista previa de la posición de la luz roja y opciones de enfoque automático
- Se han confirmado la parada de emergencia y los controles de seguridad en la configuración final
- LightBurn Pro es compatible cuando el controlador y el firmware son exactamente los mismos
- Enfriador de agua, sistema de asistencia por aire y sistema de extracción por captura en origen adaptados a la aplicación
Opciones de potencia para grabado y corte
Elija una fuente estándar de 80, 100, 130 o 150 W en función del material de destino, el espesor, la calidad de los bordes y el ritmo de producción. Las versiones de mayor potencia requieren que el chasis, la óptica, el sistema de refrigeración y la ingeniería eléctrica se adapten a ellas en el presupuesto final.
Área de trabajo real de 1300 × 900 mm
La superficie de trabajo de 1300 × 900 mm permite alojar paneles de señalización, hojas de modelos, piezas en bruto para embalaje y diseños de lotes de mayor tamaño que la plataforma 9060, al tiempo que mantiene el acceso desde un espacio de taller convencional.
Transmisión por correa y movimiento lineal por rieles
Los rieles de guía lineales y un sistema de movimiento con transmisión por correa protegido permiten realizar grabados y cortes repetibles en toda la superficie de trabajo de 1300 × 900 mm. Los ajustes, el enfoque, la óptica y la planitud del material determinan el resultado final.
Refrigeración por agua adaptada
Una enfriadora industrial adaptada a la fuente mantiene el tubo dentro del rango de temperatura especificado. Para garantizar un funcionamiento fiable, es necesario contar con protección contra el caudal insuficiente, un refrigerante limpio y vías de ventilación despejadas.

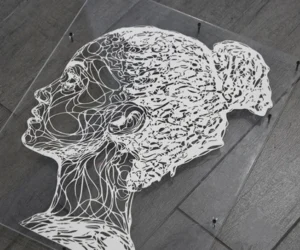

Detalle superficial reproducible
Una trayectoria óptica limpia, una configuración focal correcta y una velocidad, potencia y asistencia de aire ajustadas ayudan a reproducir gráficos detallados y bordes de corte controlados. Una muestra de fábrica muestra el resultado que se puede conseguir.
Configuración 1390 orientada a la producción
Antes de la entrega, compruebe las dimensiones de la máquina, el espacio libre de la puerta, la carga admisible del suelo, el recorrido de los conductos de escape, el espacio destinado al enfriador y el acceso para el mantenimiento. El traslado y la instalación deben realizarse siguiendo el procedimiento homologado de elevación y nivelación.
Especificaciones de la máquina láser de CO₂ 1390
| Especificaciones | 1390 Configuración |
|---|---|
| Modelo | VankCut-1390 |
| Área de trabajo nominal | 1300 × 900 mm |
| Proceso primario | Grabado y corte de materiales no metálicos calificados |
| Fuente láser | Tubo láser de CO₂ con cristal sellado |
| Opciones de potencia estándar | Clase de 80/100/130/150 W; fuente definitiva mediante presupuesto y prueba de muestra |
| Opción de mayor potencia | Disponible solo con chasis, óptica, refrigeración, extracción y diseño eléctrico confirmados |
| Longitud de onda nominal | 10,6 µm |
| Sistema de movimiento | Transmisión por correa XY con guías lineales |
| Controlador | DSP Ruida clase RD6445; placa y firmware exactos confirmados en cada pedido |
| Flujo de trabajo del software | RDWorks o un flujo de trabajo compatible; LightBurn Pro solo con un controlador y un firmware compatibles |
| Flujo de trabajo típico de los archivos | Archivos vectoriales y ráster habituales, como AI, DXF, PLT, BMP y JPG, siempre que el software permita su importación |
| Mesa de trabajo | Panal o cuchillas; opción Z motorizada según la configuración |
| Posicionamiento y enfoque | Opciones de previsualización con luz roja y enfoque automático; disponibilidad definitiva previa presupuesto |
| Refrigeración | Chiller industrial adaptado a la potencia del láser, con protección de caudal y temperatura |
| Asistencia de aire y extracción | Obligatorio; el caudal de aire y la filtración se seleccionan según el material y el proceso |
| Suministro eléctrico | Configurado para la tensión y la frecuencia de destino; se requiere un circuito dedicado con toma de tierra |
| Seguridad con el láser | Fuente láser de clase 4; la clasificación del sistema completo, el cerramiento y los enclavamientos se confirman para el país de destino |
| Condiciones de aceptación | Archivo del cliente aprobado, muestra de material, calidad del borde o marcado, tiempo de ciclo y configuración final |
Guía de cualificación de materiales y procesos
| Material o proceso | Guía de proceso láser CO₂ 1390 |
|---|---|
| Acrílico moldeado o extruido | El grabado y el corte dependen de la aplicación; comprueba el grosor, la calidad de los bordes, el control de la llama y la extracción con la chapa concreta. |
| Madera, contrachapado y MDF | Tenga en cuenta que la especie, la densidad, el adhesivo y el recubrimiento pueden variar; el humo, el carbonizado y el espesor que se puede alcanzar varían según el lote. |
| Papel y cartón | Apto tras realizar las pruebas; utilice una baja aportación de calor, supervise continuamente el proceso y aplique estrictas medidas de control de incendios. |
| Cuero natural | Procesar únicamente las formulaciones identificadas tras la revisión de la ficha de datos de seguridad (FDS) y de los gases de combustión; el cuero que contenga cromo o de composición desconocida requiere una autorización por escrito relativa a los riesgos. |
| Textiles | Comprueba el tipo exacto de fibra, tinte, recubrimiento y soporte; no proceses mezclas halogenadas o no identificadas. |
| Goma para sellos apta para láser | Utilice únicamente materiales suministrados y homologados para el procesamiento por láser con un sistema eficaz de extracción por captura en origen. |
| Metal anodizado o recubierto | Puede ser posible el marcado superficial de un recubrimiento aprobado; esta configuración 1390 estándar no corta metal desnudo. |
| Vidrio, piedra y cerámica | Limitado al marcado superficial tras una prueba; compruebe desconchados, grietas, polvo y variaciones del acabado. |
| Corte de metal desnudo | No compatible con la plataforma no metálica 1390 estándar; elija un láser de fibra o un sistema híbrido específico. |
| Materiales prohibidos o no identificados | No procese PVC, vinilo, PTFE, otros materiales halogenados, laminados epoxi o fenólicos, cuero sintético de origen desconocido, caucho, resinas, plásticos ni materiales compuestos. |
Los ajustes finales y las prestaciones se determinan a partir del archivo real del cliente y de una muestra del material.
Materiales calificados
Entre los materiales habituales se incluyen el acrílico homologado, la madera, la madera contrachapada, el MDF, el papel, el cartón, el cuero natural, el caucho para sellos apto para láser y determinados tejidos. El metal recubierto, el vidrio, la piedra y la cerámica solo se pueden utilizar para el marcado de superficies según las especificaciones. Consulte la ficha de datos de seguridad (FDS) y realice una prueba de extracción y de riesgo de incendio antes de iniciar la producción.
Aplicaciones y sectores
Entre sus usos habituales se incluyen los letreros acrílicos, las maquetas arquitectónicas, los prototipos de embalaje, los regalos grabados, la artesanía en madera, los sellos, las etiquetas, los componentes textiles homologados y las piezas de exposición de tiradas cortas. Los productos regulados, que soportan cargas o que son críticos para la seguridad requieren la validación por parte del propio cliente.
Letras de acrílico cortadas con láser
Patrón de papel cortado con láser
Caja de contrachapado cortada con láser
Corte de letreros acrílicos
Grabado del material del sello
Corte de láminas de madera
Mesas de panal y de cuchillas
Elige una base alveolar para una sujeción flexible de la lámina o unas cuchillas para reducir el reflejo trasero y facilitar la eliminación de residuos.
Flujo de trabajo de control compatible con Ruida
Prepara los trabajos vectoriales y ráster en el software compatible con el controlador suministrado. Se pueden importar archivos comunes en formato AI, DXF, PLT, BMP y JPG, siempre que el software los admita. Comprueba el flujo de trabajo antes de realizar el pedido y haz una copia de seguridad de la configuración del fabricante antes de cambiar de controlador.
Controlador Ruida de la serie RD6445
El panel DSP de la clase RD6445 permite la selección local de trabajos, el control de parámetros, el encuadre y la visualización del estado. LightBurn Pro es compatible con los controladores DSP de Ruida, aunque la compatibilidad depende de la tarjeta concreta y del firmware suministrados con la máquina.
Cabezal de grabado y corte por CO₂
El cabezal de enfoque, la trayectoria del espejo, la boquilla y el sistema de asistencia por aire están configurados para el grabado y el corte de materiales no metálicos según los requisitos establecidos. Mantén limpia la óptica y comprueba el enfoque tras cada cambio de material o de lente.
Tubo láser CO₂ de vidrio sellado
Seleccione la clase de tubo en función de los detalles de grabado, el material, el grosor y el ritmo de producción requeridos. La marca del tubo, la potencia nominal, la garantía, el enfriador y los componentes ópticos se confirmarán en el presupuesto definitivo.
Equipamiento opcional para la plataforma 1390
Los accesorios opcionales deben ser compatibles con la altura, el peso y la geometría de la pieza, así como con el controlador suministrado. Antes de realizar el pedido, comprueba el recorrido útil en el eje Z, el rango de enfoque, el espacio libre de la bancada y la compatibilidad con el eje giratorio.
- Mesa Z motorizada: ofrece espacio libre para piezas de mayor altura y accesorios giratorios homologados dentro del rango de enfoque especificado.
- Previsualización con luz roja y enfoque automático: ayuda para el posicionamiento y la configuración del enfoque; comprueba siempre los límites del trabajo y la distancia focal antes de procesar.
- Rotativa de rodillos: admite piezas cilíndricas seleccionadas que cumplan los límites establecidos de diámetro, longitud, masa, conicidad y superficie.
- Mordaza giratoria: sujeta piezas redondas homologadas una vez que se han comprobado el alcance de las mordazas, la carga, el equilibrio, el apoyo trasero y la compatibilidad con los ejes del controlador.
