Aplicaciones del grabado en joyería y complementos
- Personalización de joyas: nombres, fechas, logotipos, texturas y grabados de profundidad controlada en piezas homologadas de oro, plata, platino, acero inoxidable y titanio.
- Anillos y pulseras: Marcado interior o exterior con un dispositivo giratorio parcialmente adaptado, holgura focal y acabado superficial homologado por la muestra.
- Relojes y gafas: números de serie, logotipos y marcas decorativas en cajas, cierres, monturas y pequeños componentes metálicos tras una revisión estética y térmica.
- Accesorios de moda: marcado permanente en hebillas, tiradores de cremallera, etiquetas, botones y otros accesorios metálicos que cumplan los requisitos.
- Regalos y artículos pequeños: bolígrafos personalizados, vasos y tazas de metal, herramientas y artículos promocionales, dentro de los límites del recinto y de las instalaciones.
- Identificación de piezas pequeñas: datos en serie, códigos de barras y códigos Data Matrix en piezas metálicas o recubiertas que cumplan los requisitos, siempre que se hayan definido criterios de legibilidad.
Configuración de la máquina láser para joyería

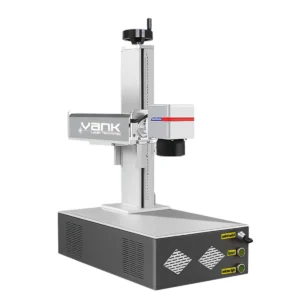

| Modelo | Máquina compacta y cerrada de grabado por láser de fibra para joyería VankMark-JE |
| Proceso primario | Marcado permanente, texturizado y grabado de profundidad controlada en metales para joyería homologados y pequeños accesorios |
| Longitud de onda nominal | Láser de fibra pulsado de 1064 nm |
| Opciones de potencia nominal | 30 / 50 / 60 / 70 / 100 W, tal y como se indica en el presupuesto |
| Arquitectura de origen | Se seleccionó una fuente Q-switched o MOPA para los ensayos de aleación, contraste, profundidad, aporte de calor y marcado en color |
| Parámetros del pulso | La frecuencia y el rango de anchura de pulso dependen del modelo concreto de la fuente y deben ajustarse a lo indicado en su ficha técnica. |
| Campo de marcado | Opciones de lentes de 75 × 75 a 300 × 300 mm, tal y como se indica en el presupuesto; el campo útil viene limitado por los requisitos del punto de enfoque, la altura de la pieza, el espacio libre del sistema rotativo y el de la carcasa |
| Lente de campo | Lente F-theta adaptada al tamaño del campo, los requisitos del punto focal, la distancia de trabajo y el soporte para joyas |
| Cerramiento | Área de trabajo compacta y protegida, con una ventana de observación adaptada a la longitud de onda y una puerta de acceso especialmente diseñada |
| Clasificación de seguridad de los láseres | Se aplica únicamente a la estación de trabajo completa sometida a pruebas y al mercado de destino; el servicio puede generar radiación de clase 4 integrada. |
| Controles de seguridad | En la configuración definitiva se han confirmado el bloqueo de puertas, la parada de emergencia, el control de llaves, la indicación de emisiones y las disposiciones relativas al mantenimiento. |
| Cabezal de escaneo | Galvanómetro de doble eje con archivo de corrección específico para lentes |
| Enfoque y distancia de seguridad Z | Eje Z manual o motorizado, tal y como se indica en el presupuesto; altura útil y distancia focal confirmadas con el expositor de joyería real |
| Velocidad de producción | Cumplimiento de los requisitos, comprobado mediante muestras, en cuanto a diseño, densidad de relleno, aleación, contraste o profundidad, y aporte de calor aceptable |
| Calidad de la marca | Se han comprobado el carácter más pequeño, el ancho de línea, la distorsión del campo, la repetibilidad y el acabado estético en muestras homologadas. |
| Refrigeración | Refrigeración por aire, salvo que la fuente concreta o la configuración de la estación de trabajo especifiquen otro método |
| Controlador | Tarjeta de control compatible con JCZ/EZCAD2 u otro controlador indicado, con el modelo, el firmware y el protocolo de origen confirmados |
| Software | Flujo de trabajo de EZCAD2; LightBurn Pro solo si la placa suministrada, el controlador y la versión actual son compatibles |
| Datos variables | Texto, números de serie, logotipos, códigos de barras y códigos Data Matrix sujetos a la validación por parte del software y de los archivos del cliente |
| Expositores de joyería | Accesorios opcionales de anillo interior, cilíndricos, tipo brazalete o de pieza plana, seleccionados en función del diámetro, la concentricidad, el juego y la protección de la superficie |
| Extracción | Extracción o filtración local de humos y partículas adaptada a la aleación, el recubrimiento, la profundidad de grabado y el ciclo de trabajo |
| Servicio eléctrico | Antes del envío se confirman la tensión, la frecuencia, la carga conectada, la puesta a tierra y los requisitos del mercado de destino. |
| Entorno operativo | Los límites de temperatura, humedad, polvo y condensación se rigen por los manuales definitivos del equipo, el controlador y la estación de trabajo. |
| Aceptación | Las muestras de los clientes sirven para aprobar el diseño gráfico, la aleación, el accesorio, el aspecto o la profundidad del marcado, el tiempo de ciclo, la legibilidad y la documentación de seguridad. |
Validación de materiales y procesos de joyería
Normalmente se elige una fuente de fibra de 1064 nm para oro, plata, platino, acero inoxidable, titanio, latón, cobre, aluminio y accesorios metálicos recubiertos. Es necesario evaluar cada aleación, recubrimiento, engaste de piedras, unión soldada, acabado e inserto sensible al calor. Algunos polímeros pueden presentar marcas tras la aplicación del SDS y las pruebas de muestra; el cuero, los tejidos, el vidrio, el papel, el acrílico transparente y la piedra suelen requerir una fuente láser diferente.
Aplicaciones en joyería, relojería y accesorios
Entre los usuarios habituales se encuentran los talleres de joyería, los talleres de relojería y gafas, los fabricantes de accesorios de moda, los servicios de personalización, los fabricantes de artículos de regalo y los equipos de identificación de piezas pequeñas. Una prueba de producción define la carga, el cambio de utillaje, el enfoque, la extracción, la inspección del código y el acabado estético aceptable.
Componentes básicos de una estación de trabajo
Flujo de grabado de joyería con JCZ / EZCAD2
La tarjeta JCZ configurada y el flujo de trabajo EZCAD2 permiten gestionar texto, logotipos, datos en serie, códigos de barras, códigos Data Matrix, gráficos vectoriales y rasterizados. La revisión de la placa, el firmware, el protocolo de origen, el controlador, los formatos de importación y el archivo de corrección de lente se confirman con la estación de trabajo suministrada. LightBurn Pro es opcional únicamente para las placas y controladores actualmente compatibles.
Fuente láser de fibra de 1064 nm para joyería
Las opciones de Raycus, MAX, IPG o JPT pueden evaluarse en función del modelo exacto, la potencia nominal, el rango de frecuencia de pulso y el comportamiento de la anchura de pulso. Una mayor potencia no garantiza un mejor acabado en joyería; la aleación, el recubrimiento, el tamaño del punto, el aporte de calor, el control de pulsos, la lente de campo y la estrategia de barrido se seleccionan a partir de las muestras del cliente. Los sistemas UV, verde y de CO₂ son configuraciones de producto independientes.
Tarjeta de control galvo JCZ
La tarjeta de control JCZ coordina la sincronización de la fuente, el movimiento del galvanómetro y las entradas y salidas de la estación de trabajo. La integración exacta del hardware, el firmware y los componentes eléctricos debe ajustarse a la fuente suministrada y al diseño de seguridad; el control por software no sustituye al circuito de enclavamiento independiente de la cabina.
Cabezal de barrido con galvanómetro calibrado
El galvanómetro de doble eje desplaza el haz a lo largo del campo corregido por la lente. La velocidad de desplazamiento del escáner no garantiza el ciclo de producción; el diseño, el relleno, la aleación, la potencia, la profundidad y los límites térmicos determinan el rendimiento real. El enfoque automático y el escaneo 3D son opciones diseñadas por separado.
Soporte giratorio para anillos y joyas
Una máquina rotativa compacta permite realizar grabados tanto en el interior como en el exterior de anillos y pulseras seleccionadas. El rango del mandril, la concentricidad, la resolución de paso, la protección de las joyas, la distancia focal y el espacio libre de la carcasa se comprueban en la pieza del cliente.
Soporte para láminas de metales preciosos y piezas pequeñas
Una plantilla para piezas planas permite sujetar láminas de metales preciosos, etiquetas, colgantes y pequeños accesorios. La abertura útil, el material de las mordazas, el grosor de la pieza, la planitud, la repetibilidad y la protección contra arañazos se seleccionan en función de la aplicación.
Soporte giratorio para accesorios cilíndricos
Un mandril o un sistema rotativo de rodillos puede indexar accesorios metálicos cilíndricos compatibles. Se comprueban el diámetro de la pieza, la longitud, el peso, el cono, la posición focal y el espacio libre de la carcasa; el vidrio transparente requiere un proceso láser homologado por separado.
Preguntas frecuentes sobre grabado láser de fibra en joyería
¿Qué materiales puede marcar una máquina de marcado por láser de fibra?
Las fuentes de fibra son muy adecuadas para el oro, la plata, el platino, el acero, el acero inoxidable, el titanio, el latón, el cobre, el aluminio y muchos metales recubiertos. Los resultados varían en función de la aleación, el recubrimiento, el acabado y los insertos sensibles al calor. Algunos polímeros dejan marcas tras la revisión y las pruebas de la ficha de datos de seguridad (FDS); el cuero, los tejidos, el vidrio y el acrílico transparente suelen requerir una fuente láser diferente.
¿Qué opciones de potencia láser hay disponibles?
Las opciones de fibra más habituales son 30, 50, 60, 70 y 100 W. Elige la fuente Q-switched o MOPA concreta, la lente y el rango de pulsos en función de la aleación, el contraste o la profundidad deseados, la característica más pequeña, el aporte de calor aceptable y el objetivo de producción.
¿Hasta qué profundidad puede grabar en metal una máquina de marcado por láser de fibra?
No existe una profundidad universal. La aleación, el tipo de fuente, la potencia nominal, la lente, el tamaño del punto, el número de pasadas, la estrategia de sombreado, el límite de calor y el tiempo de ciclo son factores que influyen en la eliminación de material. El grabado de joyería con profundidad controlada debe medirse en una muestra representativa del cliente.
¿Cuál es la diferencia entre el marcado por láser de fibra y el marcado por láser de CO2?
Para metales preciosos, acero, titanio y determinados plásticos, se suele optar por un láser de fibra de 1064 nm. Por lo general, un láser de CO₂ de 10,6 µm resulta más adecuado para muchos materiales orgánicos, madera, papel, cuero y acrílico. Las fuentes de luz ultravioleta o verde pueden ser preferibles para el marcado de precisión en recubrimientos y polímeros sensibles al calor.
¿Cómo se limpian y mantienen las lentes y los espejos?
Apague y aísle la estación de trabajo antes de proceder a la limpieza. Mantenga limpios los accesorios, las vías de extracción y la ventana adaptada a la longitud de onda. No toque la lente de campo; utilice únicamente pañuelos de papel específicos para lentes y líquido de limpieza óptica homologados cuando la inspección revele la presencia de contaminación. El mantenimiento de los enclavamientos, los filtros y la óptica interna debe ser realizado por personal cualificado.
¿Qué formatos de archivo y programas son compatibles?
EZCAD2 suele importar formatos vectoriales, ráster y de fuentes, y es compatible con datos en serie, fechas, códigos de barras y códigos 2D. La lista exacta de formatos que se pueden importar depende de la versión suministrada. LightBurn Pro es opcional únicamente si se dispone de un controlador galvo compatible, un controlador de dispositivo y una licencia vigente; comprueba la placa suministrada antes de la compra.
¿Cuánto dura la fuente láser y cuál es la garantía?
La vida útil no es un número fijo de horas garantizado. Depende del modelo concreto de la fuente de alimentación, el ciclo de trabajo, la temperatura, la contaminación, la calidad de la red eléctrica y el mantenimiento. El presupuesto debe especificar las condiciones de garantía de la fuente de alimentación y de la estación de trabajo, las exclusiones, los procedimientos de servicio técnico y la disponibilidad de piezas de recambio.
¿Cuáles son las ventajas del marcado por láser de fibra frente a los métodos tradicionales (por ejemplo, inyección de tinta o grabado)?
El grabado por fibra óptica es un proceso sin contacto, permite la personalización controlada por software y el uso de datos variables, y puede crear marcas duraderas sin tinta ni desgaste de las herramientas de corte. No obstante, sigue requiriendo soportes adecuados para las joyas, sistemas de extracción, parámetros validados, mantenimiento de los sistemas ópticos e inspección estética; el grabado mecánico sigue siendo útil para los acabados tradicionales tono sobre tono.
