Aplicaciones del marcado con láser de fibra portátil
- Componentes electrónicos y eléctricos: números de serie permanentes, códigos QR, códigos Data Matrix y logotipos en carcasas metálicas homologadas, conectores y determinados polímeros sensibles al láser.
- Herramientas y piezas para el servicio técnico sobre el terreno: instalación portátil cerca de las piezas de trabajo homologadas para su identificación, marcaje de escalas y logotipos, y grabado controlado una vez que la máquina se haya colocado, enfocado y protegido.
- Joyería y complementos: personalización en metales preciosos homologados, acero inoxidable, titanio, latón y piezas recubiertas, mediante utillajes compactos específicos para cada pieza.
- Componentes para la automoción y la maquinaria: marcas de trazabilidad en rodamientos, engranajes, elementos de fijación, válvulas, etiquetas y piezas mecanizadas que se adaptan al campo de aplicación y al dispositivo de sujeción.
- Placas de identificación y producción en lotes pequeños: texto variable, códigos de barras, datos técnicos e ilustraciones en referencias mixtas y piezas suministradas por el cliente.
- Suministro de productos sanitarios validados: el marcado en los instrumentos y componentes compatibles solo se realizará dentro del proceso reglamentario, de limpieza e inspección documentado por el cliente.
Si su aplicación no aparece en la lista, envíenos el tipo de material, el recubrimiento, el plano de la pieza, el diseño gráfico y el tiempo de ciclo requerido. Una prueba con una muestra permite confirmar la absorción, el contraste, la legibilidad, el aporte de calor, la extracción y la estrategia de sujeción antes de elaborar el presupuesto.
Especificaciones de la máquina portátil de marcado láser de fibra
| Modelo | Estación de trabajo portátil de marcado láser de fibra dividida (pedido a medida) |
| Proceso primario | Marcado permanente, codificación, texturizado y grabado controlado opcional en metales homologados y plásticos compatibles con láser |
| Longitud de onda nominal | Láser de fibra pulsado de 1064 nm |
| Opciones de potencia nominal | 30 / 50 / 60 / 70 / 100 W, tal y como se indica en el presupuesto |
| Arquitectura de origen | Se seleccionó una fuente Q-switched o MOPA para los ensayos de aleación, contraste, profundidad, aporte de calor y marcado en color |
| Parámetros del pulso | La frecuencia y el rango de anchura de pulso dependen del modelo concreto de la fuente y deben ajustarse a lo indicado en su ficha técnica. |
| Campo de marcado | Opciones de lente de 75 × 75 a 300 × 300 mm, tal y como se indica; el campo útil viene limitado por los requisitos del punto de enfoque, la altura de la pieza y el espacio libre en los ejes rotativo y Z. |
| Lente de campo | Lente F-theta adaptada al tamaño del campo, los requisitos del punto focal, la distancia de trabajo y la sujeción de la pieza |
| Cerramiento | Estación de trabajo modular, compacta, de estructura abierta y desmontable; «portátil» no significa «de mano» y la carcasa es opcional |
| Clasificación de seguridad de los láseres | Una estación de trabajo abierta estándar corresponde a la Clase 4; cualquier clasificación inferior del sistema completo requiere una carcasa sometida a ensayo y la documentación correspondiente al mercado de destino. |
| Controles de seguridad | En la configuración final se han confirmado las disposiciones relativas al control de teclas, la parada de emergencia, la indicación de emisiones, las protecciones y las zonas controladas; los enclavamientos de la carcasa son opcionales. |
| Cabezal de escaneo | Galvanómetro de doble eje con archivo de corrección específico para lentes |
| Enfoque y distancia de seguridad Z | Eje Z manual o motorizado, tal y como se indica en el presupuesto; altura útil y distancia focal confirmadas con la pieza y el accesorio reales |
| Velocidad de producción | Cumplimiento de los requisitos, comprobado mediante muestras, en cuanto a diseño, densidad de relleno, aleación, contraste o profundidad, y aporte de calor aceptable |
| Calidad de la marca | Se han comprobado el carácter más pequeño, el ancho de línea, la distorsión del campo, la repetibilidad y el acabado estético en muestras homologadas. |
| Refrigeración | Refrigeración por aire, salvo que la fuente concreta o la configuración de la estación de trabajo especifiquen otro método |
| Controlador | Tarjeta de control compatible con JCZ/EZCAD2 u otro controlador indicado, con el modelo, el firmware y el protocolo de origen confirmados |
| Software | Flujo de trabajo de EZCAD2; LightBurn Pro solo si la placa suministrada, el controlador y la versión actual son compatibles |
| Datos variables | Texto, números de serie, logotipos, códigos de barras y códigos Data Matrix sujetos a la validación por parte del software y de los archivos del cliente |
| Expositores de joyería | Accesorios opcionales de tipo anillo, mandril, rodillo o pieza plana, seleccionados en función del diámetro, el peso, la concentricidad, el juego y la protección de la superficie |
| Extracción | Extracción o filtración local de humos y partículas, adaptada al material, al recubrimiento, a la profundidad de grabado y al ciclo de trabajo |
| Servicio eléctrico | Antes del envío se confirman la tensión, la frecuencia, la carga conectada, la puesta a tierra y los requisitos del mercado de destino. |
| Entorno operativo | Los límites de temperatura, humedad, polvo y condensación se rigen por los manuales definitivos del equipo, el controlador y la estación de trabajo. |
| Aceptación | Las muestras de los clientes sirven para aprobar el diseño gráfico, el material, el accesorio, el aspecto o la profundidad de la marca, el tiempo de ciclo, la legibilidad y la documentación de seguridad. |

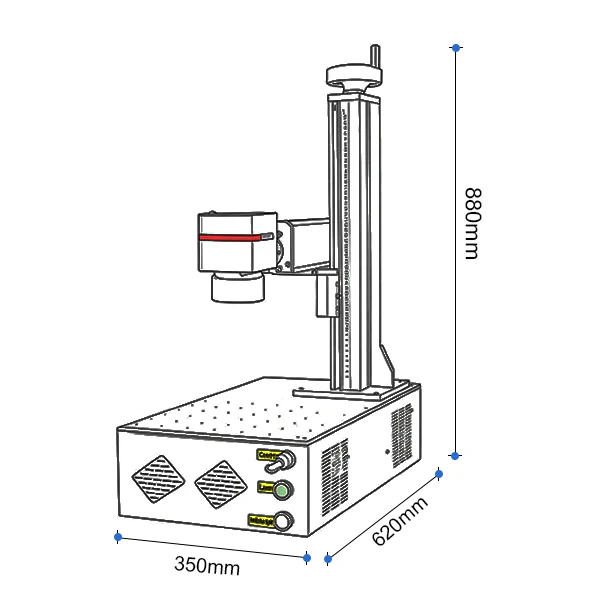

El término «portátil» se refiere a una estación de trabajo compacta que se puede trasladar entre ubicaciones preparadas para ello; no se trata de un láser de mano y debe colocarse, enfocarse, recalibrarse y protegerse antes de su uso. La configuración comienza por la pieza, la marca requerida, el campo de aplicación, el objetivo de producción y las necesidades de rotación.

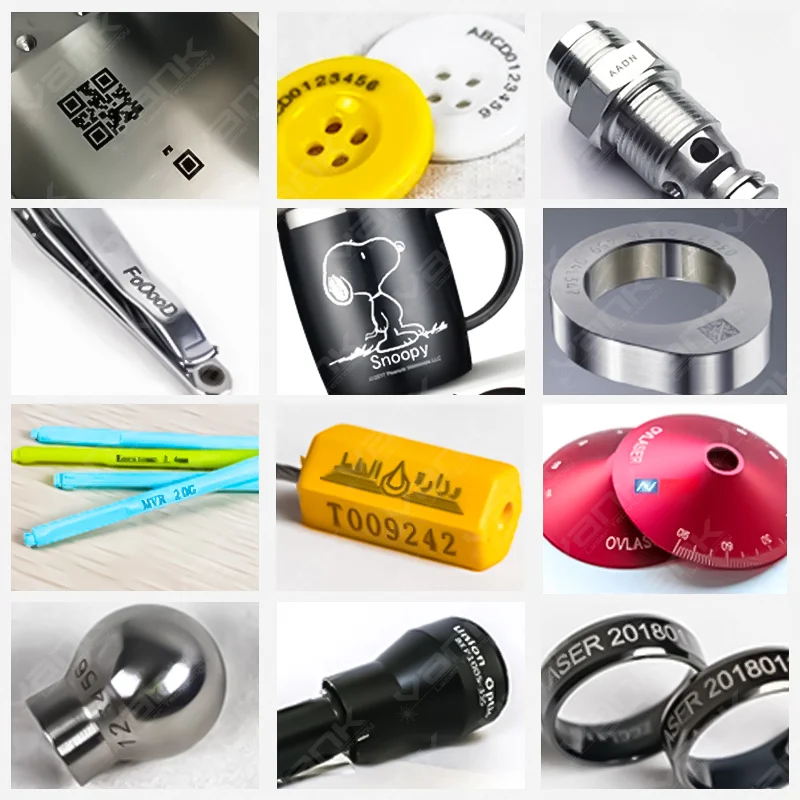

Muestras de marcado y homologación del proceso
Calificación de materiales y procesos
Usuarios habituales de máquinas portátiles de marcado
Entre los usuarios habituales se encuentran equipos de electrónica y electricidad, tiendas de herramientas y ferreterías, proveedores de servicios de automoción, talleres de joyería, fabricantes de placas identificativas y servicios de marcado por encargo. El traslado entre distintas ubicaciones requiere protección durante el transporte, comprobaciones de configuración, recalibración y un área de trabajo controlada de Clase 4.

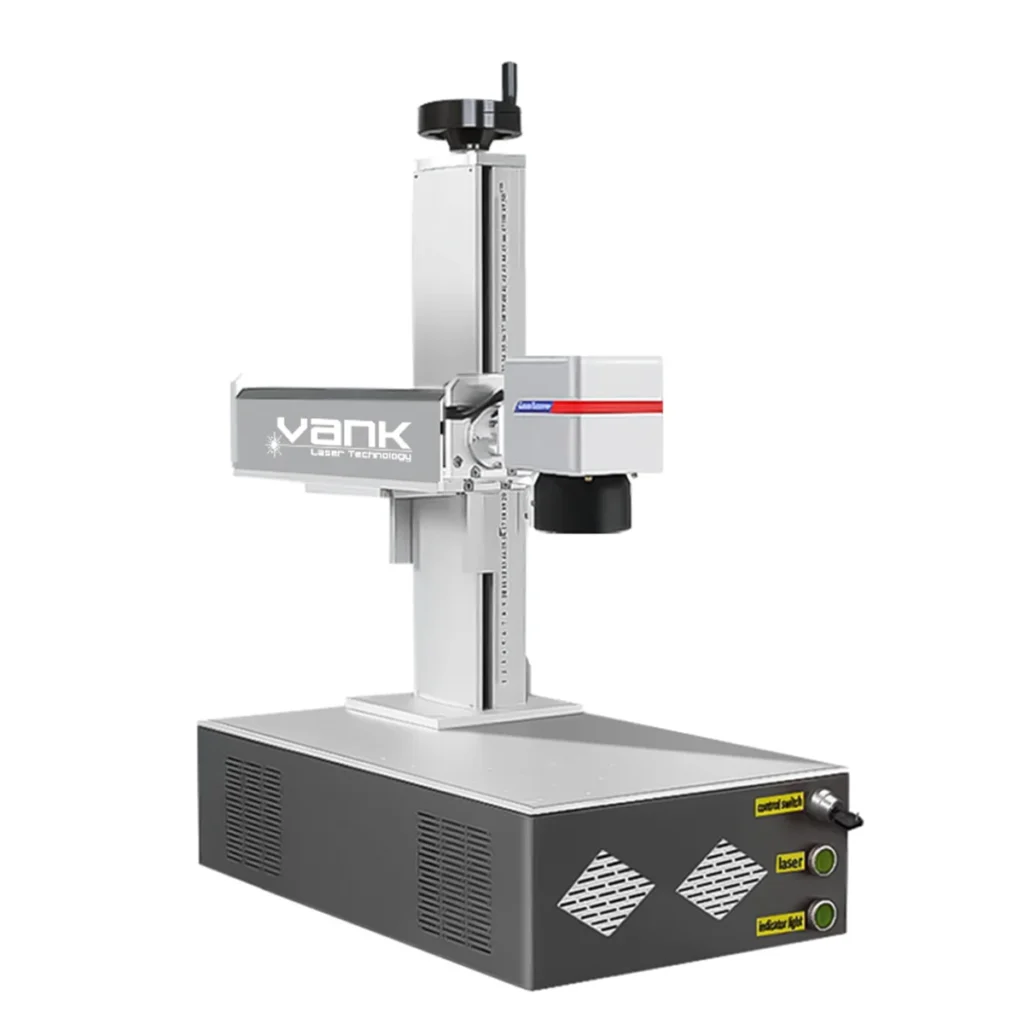

Componentes principales de la máquina portátil de marcado
Software de control y marcado
El controlador configurado y el software suministrado gestionan texto, logotipos, datos en serie, fechas, códigos de barras, códigos Data Matrix, gráficos vectoriales y rasterizados. La revisión de la placa, el firmware, el protocolo de origen, el controlador, los formatos de importación y el archivo de corrección de la lente se confirman con el sistema entregado.
La formación de los operadores abarca la configuración, el enfoque, la verificación sobre el terreno, las pruebas de parámetros, la copia de seguridad del software, la extracción y el apagado. No sustituye a la formación específica sobre seguridad láser en el lugar de trabajo ni a una evaluación de riesgos documentada.
Fuente de fibra de 1064 nm configurada
Las fuentes Raycus, MAX, IPG o JPT pueden evaluarse en función del modelo exacto, la potencia nominal, la arquitectura Q-switched o MOPA, el rango de frecuencia de pulso y el comportamiento de la anchura de pulso. Una mayor potencia no mejora automáticamente la calidad del marcado; el material, el recubrimiento, el tamaño del punto de enfoque, la aportación de calor, la lente de campo y la estrategia de barrido se seleccionan a partir de las muestras del cliente.
Tarjeta de control galvo JCZ
La tarjeta de control JCZ u otra tarjeta de control especificada coordina la sincronización de la fuente, el movimiento del galvanómetro y las entradas y salidas de la estación de trabajo. El hardware, el firmware y la integración eléctrica exactos deben coincidir con la fuente suministrada y el diseño de seguridad; el control por software no sustituye a los controles de seguridad independientes.
Cabezal de barrido con galvanómetro calibrado
El galvanómetro de doble eje desplaza el haz a lo largo del campo corregido por la lente. La velocidad de desplazamiento del escáner no garantiza el ciclo de producción; el rendimiento viene determinado por el diseño, el relleno, el material, la potencia, la legibilidad y los límites térmicos. El enfoque automático y el escaneo 3D son opciones diseñadas por separado.
Soporte giratorio para anillos y piezas pequeñas
Una máquina rotativa compacta permite realizar el marcado interior o exterior en anillos compatibles y piezas cilíndricas pequeñas. El rango del mandril, la concentricidad, la resolución de paso, la protección de la superficie, la distancia focal y la holgura en el eje Z se verifican en la pieza del cliente.
Soporte para láminas planas y piezas pequeñas
Una sujeción para piezas planas permite fijar etiquetas, placas de identificación, chapas, herramientas y componentes pequeños. La abertura útil, el material de las mordazas, el grosor de la pieza, la planitud, la repetibilidad y la protección contra arañazos se seleccionan en función de la aplicación.
Soporte giratorio cilíndrico
Un portapalas o un dispositivo giratorio de rodillos puede indexar piezas cilíndricas compatibles. Antes de la producción se comprueban el diámetro, la longitud, el peso, el cono, la posición focal, el método de soporte y la holgura en el eje Z.
Cómo solicitar un presupuesto de configuración
- Tipo de material, recubrimiento, color, ficha de datos de seguridad (FDS) y si la pieza es sensible al calor o está ensamblada.
- Las dimensiones de la pieza, el peso, la geometría de la superficie de marcado y el dispositivo de sujeción necesario, ya sea fijo o giratorio.
- Diseño, datos variables, norma de codificación, elemento más pequeño, contraste requerido y cualquier profundidad de grabado medida.
- Campo de marcado obligatorio, tamaño del lote, método de carga, tiempo de ciclo objetivo y método de inspección.
- Necesidad de indexación rotativa, extracción local, cerramiento, protecciones, carcasa para el puesto de trabajo o sistema de transporte.
- País de destino, servicio eléctrico y criterios de aceptación de muestras para el presupuesto definitivo.
Envía la información de la lista de comprobación a través del formulario de consulta o al equipo de ventas. La respuesta técnica debe especificar la fuente de luz propuesta, la lente, el controlador, los luminarias, el sistema de extracción, las opciones de seguridad, los resultados de las pruebas de muestras, los criterios de aceptación, la garantía y el alcance de la entrega.
Preguntas frecuentes sobre la máquina portátil de marcado láser de fibra
¿Qué materiales puede procesar una máquina portátil de marcado láser de fibra?
Las fuentes de fibra son muy adecuadas para el acero, el acero inoxidable, el aluminio, el latón, el cobre, el titanio, los metales preciosos y muchos metales recubiertos. Los resultados varían en función de la aleación, el recubrimiento y el acabado. Algunos polímeros dejan marcas tras la revisión de la ficha de datos de seguridad (FDS) y las pruebas realizadas; el cuero, los tejidos, el vidrio y el acrílico transparente suelen requerir una fuente diferente.
¿Qué fuente de fibra de 30-100 W debería elegir?
Las opciones de fibra más habituales son 30, 50, 60, 70 y 100 W. Elige la fuente Q-switched o MOPA concreta, la lente de campo y el rango de pulsos en función del material, el contraste requerido, el código más pequeño, la profundidad opcional, la aportación de calor aceptable y el objetivo de producción.
¿Este marcador portátil permite realizar grabados profundos en metal?
El grabado profundo no viene determinado únicamente por la potencia. El material, la arquitectura de la fuente, la lente, el tamaño del punto, las pasadas, la estrategia de rayado, el límite de calor y el tiempo de ciclo influyen en la eliminación de material. Cualquier profundidad controlada debe medirse en una muestra representativa del cliente.
¿En qué se diferencia el marcado con láser de fibra del marcado con láser de CO₂?
Normalmente se opta por un láser de fibra de 1064 nm para metales y determinados plásticos sensibles al láser. Un láser de CO₂ de 10,6 µm suele ser más adecuado para muchos materiales orgánicos, madera, papel, cuero y acrílico. Las fuentes de luz ultravioleta o verde pueden ser preferibles para el marcado de precisión en recubrimientos y polímeros sensibles al calor.
¿Cómo se deben mantener la lente de campo y la estación de trabajo móvil?
Apague y aísle la estación de trabajo antes de limpiarla o transportarla. Proteja el cabezal de escaneo y la lente de campo, fije las piezas móviles e inspeccione los accesorios, los cables, el sistema de extracción y las protecciones tras el traslado. Vuelva a comprobar el enfoque y la calibración antes de realizar el marcado; la óptica interna y los enclavamientos requieren una intervención por parte de personal cualificado.
¿Qué mandos, programas y formatos de archivo son compatibles?
El flujo de trabajo EZCAD2, EZCAD3, SeaCAD u otros que se incluyan dependerá del controlador suministrado. Entre los formatos de importación habituales se incluyen los vectoriales, ráster, de texto y de datos variables, pero es necesario confirmar la lista exacta. LightBurn Pro es opcional únicamente para las placas galvo, los controladores y las versiones actuales compatibles.
¿Qué vida útil de la fuente y qué garantía se ofrecen?
La vida útil no es un número fijo de horas garantizado. Depende del modelo concreto de la fuente de alimentación, el ciclo de trabajo, la temperatura, la contaminación, el transporte, la calidad de la red eléctrica y el mantenimiento. El presupuesto debe especificar las condiciones de garantía de la fuente de alimentación y de la estación de trabajo, las exclusiones, los procedimientos de servicio técnico y la disponibilidad de piezas de recambio.
¿Cuáles son las ventajas con respecto al marcado por inyección de tinta o al marcado mecánico?
El marcado portátil con fibra óptica es un proceso sin contacto, admite datos variables controlados por software y permite que un único sistema compacto dé servicio a áreas de trabajo preparadas. No obstante, sigue requiriendo una colocación estable, recalibración, protecciones, extracción, parámetros validados, mantenimiento óptico e inspección; no debe utilizarse mientras se transporta.
