Aplicaciones de marcado con láser de fibra para equipos de sobremesa
- Componentes electrónicos y eléctricos: números de serie permanentes, códigos QR, códigos Data Matrix y logotipos en carcasas metálicas homologadas, conectores y determinados polímeros sensibles al láser.
- Placas de identificación industrial: texto duradero, escalas, valores nominales, códigos de barras y datos variables en metales homologados y etiquetas recubiertas.
- Componentes para la automoción y la maquinaria: marcas de trazabilidad en rodamientos, engranajes, elementos de fijación, válvulas y conjuntos mecanizados.
- Herramientas y material: marcas de fabricante, información sobre dimensiones, identificadores de seguridad y grabado controlado opcional en piezas de acero, carburo y recubiertas.
- Joyería, regalos y complementos: personalización en metales preciosos homologados, acero inoxidable, titanio, latón y productos recubiertos con accesorios específicos para cada pieza.
- Marcado por encargo y producción mixta: datos variables gestionados por software para lotes pequeños, múltiples referencias y piezas suministradas por el cliente.
Si tu aplicación no aparece en la lista, envía el tipo de material, el recubrimiento, el plano de la pieza, el diseño gráfico, la especificación del código y el tiempo de ciclo requerido. Una prueba con una muestra permite confirmar la absorción, el contraste, la legibilidad, el aporte de calor, la extracción y la estrategia de sujeción antes de elaborar el presupuesto.

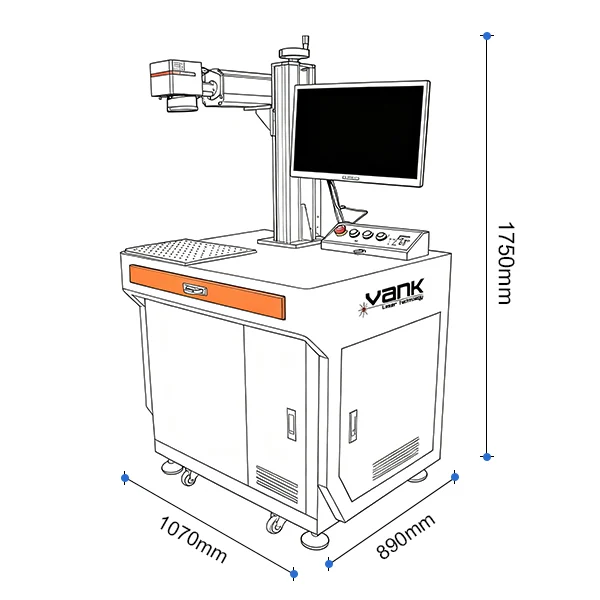

Especificaciones de la máquina de marcado láser de fibra
| Modelo | Máquina de marcado láser de fibra de sobremesa (pedido a medida) |
| Proceso primario | Marcado permanente, codificación, texturizado y grabado controlado opcional en metales homologados y plásticos compatibles con láser |
| Longitud de onda nominal | Láser de fibra pulsado de 1064 nm |
| Opciones de potencia nominal | 30 / 50 / 60 / 70 / 100 W, tal y como se indica en el presupuesto |
| Arquitectura de origen | Se seleccionó una fuente Q-switched o MOPA para los ensayos de aleación, contraste, profundidad, aporte de calor y marcado en color |
| Parámetros del pulso | La frecuencia y el rango de anchura de pulso dependen del modelo concreto de la fuente y deben ajustarse a lo indicado en su ficha técnica. |
| Campo de marcado | Opciones de lente de 75 × 75 a 300 × 300 mm, tal y como se indica; el campo útil viene limitado por los requisitos del punto de enfoque, la altura de la pieza y el espacio libre en los ejes rotativo y Z. |
| Lente de campo | Lente F-theta adaptada al tamaño del campo, los requisitos del punto focal, la distancia de trabajo y la sujeción de la pieza |
| Cerramiento | Estación de trabajo de sobremesa de estructura abierta con armario integrado o en configuración separada; la carcasa es opcional y se especifica por separado |
| Clasificación de seguridad de los láseres | Una estación de trabajo abierta estándar corresponde a la Clase 4; cualquier clasificación inferior del sistema completo requiere una carcasa sometida a ensayo y la documentación correspondiente al mercado de destino. |
| Controles de seguridad | En la configuración final se han confirmado las disposiciones relativas al control de teclas, la parada de emergencia, la indicación de emisiones, las protecciones y las zonas controladas; los enclavamientos de la carcasa son opcionales. |
| Cabezal de escaneo | Galvanómetro de doble eje con archivo de corrección específico para lentes |
| Enfoque y distancia de seguridad Z | Eje Z manual o motorizado, tal y como se indica en el presupuesto; altura útil y distancia focal confirmadas con la pieza y el accesorio reales |
| Velocidad de producción | Cumplimiento de los requisitos, comprobado mediante muestras, en cuanto a diseño, densidad de relleno, aleación, contraste o profundidad, y aporte de calor aceptable |
| Calidad de la marca | Se han comprobado el carácter más pequeño, el ancho de línea, la distorsión del campo, la repetibilidad y el acabado estético en muestras homologadas. |
| Refrigeración | Refrigeración por aire, salvo que la fuente concreta o la configuración de la estación de trabajo especifiquen otro método |
| Controlador | Tarjeta de control compatible con JCZ/EZCAD2 u otro controlador indicado, con el modelo, el firmware y el protocolo de origen confirmados |
| Software | Flujo de trabajo de EZCAD2; LightBurn Pro solo si la placa suministrada, el controlador y la versión actual son compatibles |
| Datos variables | Texto, números de serie, logotipos, códigos de barras y códigos Data Matrix sujetos a la validación por parte del software y de los archivos del cliente |
| Expositores de joyería | Accesorios opcionales de tipo anillo, mandril, rodillo o pieza plana, seleccionados en función del diámetro, el peso, la concentricidad, el juego y la protección de la superficie |
| Extracción | Extracción o filtración local de humos y partículas, adaptada al material, al recubrimiento, a la profundidad de grabado y al ciclo de trabajo |
| Servicio eléctrico | Antes del envío se confirman la tensión, la frecuencia, la carga conectada, la puesta a tierra y los requisitos del mercado de destino. |
| Entorno operativo | Los límites de temperatura, humedad, polvo y condensación se rigen por los manuales definitivos del equipo, el controlador y la estación de trabajo. |
| Aceptación | Las muestras de los clientes sirven para aprobar el diseño gráfico, el material, el accesorio, el aspecto o la profundidad de la marca, el tiempo de ciclo, la legibilidad y la documentación de seguridad. |
La configuración comienza por el material, el contraste de marcado requerido, el tamaño del código, el campo de aplicación, el objetivo de producción y si se necesita una máquina rotativa. El presupuesto especifica con exactitud la fuente Q-switched o MOPA, la lente, el controlador, el soporte y la muestra de aceptación.

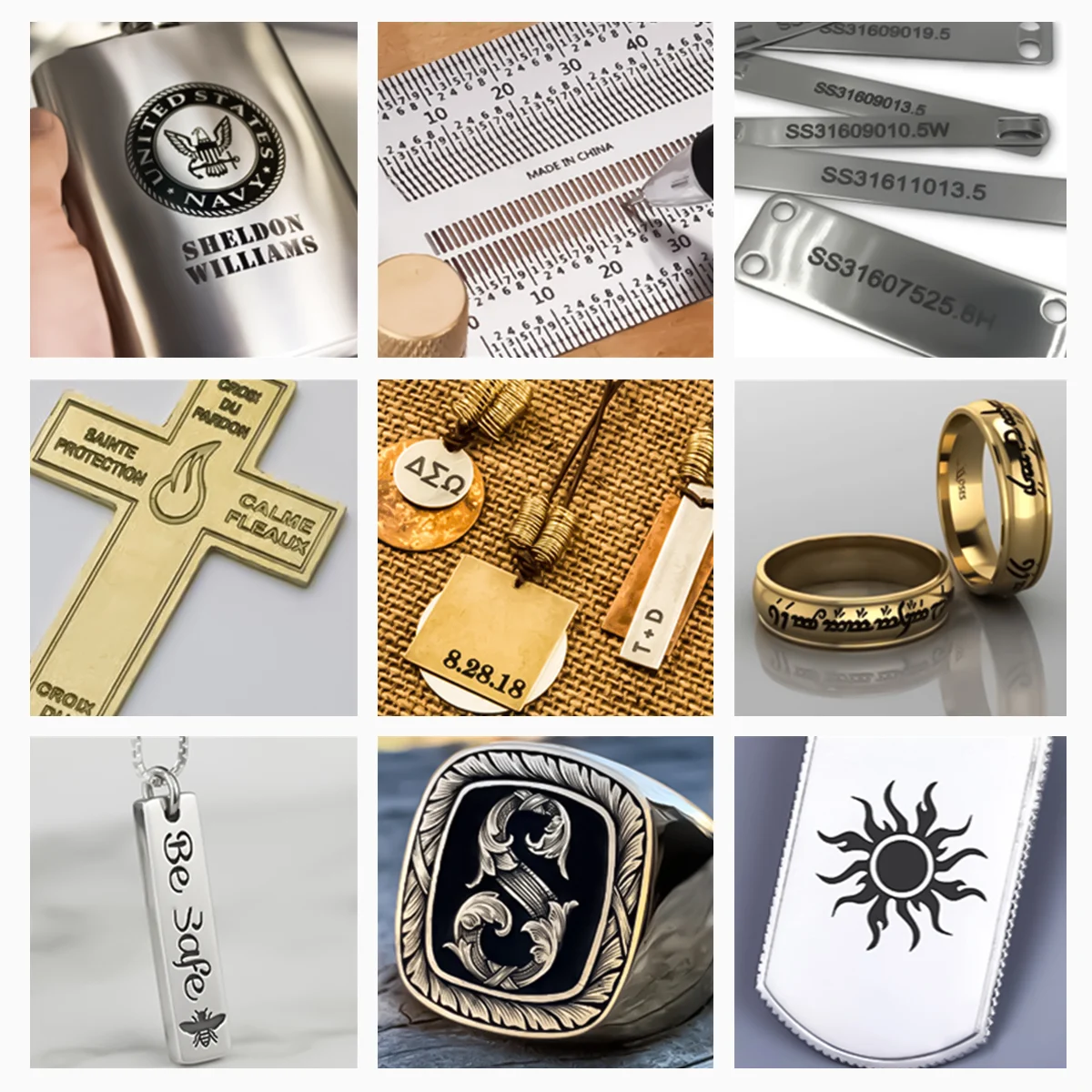

Muestras de marcado y homologación del proceso
Calificación de materiales y procesos
Normalmente se elige una fuente de fibra de 1064 nm para acero, acero inoxidable, aluminio, latón, cobre, titanio, metales preciosos y muchos metales recubiertos. Algunos polímeros de ingeniería pueden marcarse tras la revisión de la ficha de datos de seguridad (FDS) y la realización de pruebas. El cuero, los tejidos, el vidrio, el papel, el acrílico transparente y la piedra suelen requerir otra fuente. Cada aleación, recubrimiento, acabado y conjunto sensible al calor debe someterse a pruebas de idoneidad con una muestra representativa.
Usuarios habituales de máquinas de marcado de sobremesa
Entre los usuarios habituales se encuentran los fabricantes de productos electrónicos y eléctricos, los proveedores del sector de la automoción, las ferreterías y tiendas de herramientas, los fabricantes de placas de identificación, los talleres de joyería y los servicios de marcado por encargo. La aceptación de la producción define la carga, el enfoque, el cambio de utillaje, la extracción, la inspección del código, el tiempo de ciclo y el acabado superficial.
Componentes principales de la máquina de marcado de sobremesa
Software de control y marcado
El controlador configurado y el software suministrado gestionan texto, logotipos, datos en serie, fechas, códigos de barras, códigos Data Matrix, gráficos vectoriales y rasterizados. La revisión de la placa, el firmware, el protocolo de origen, el controlador, los formatos de importación y el archivo de corrección de la lente se confirman con el sistema entregado.
LightBurn Pro solo se puede ofrecer si la versión actual es compatible con la placa galvo, el controlador y el protocolo de origen suministrados. Es imprescindible realizar una copia de seguridad de la configuración original de la máquina y del archivo de corrección antes de cambiar los controladores o el software.
Vista previa del recuadro con luz roja
El recuadro de luz roja visible es una ayuda de posicionamiento que permite comprobar la ubicación aproximada en el campo antes de realizar el marcado. No garantiza el enfoque, la calibración de la lente, la alineación del rotador ni la seguridad del láser; la posición definitiva se verifica en una muestra que no sea de producción.
Vista previa del contorno con luz roja
La vista previa del contorno traza el contorno de la pieza para comprobar si el trabajo se ajusta a la pieza. Es necesario calibrar el desplazamiento, la distorsión del campo, la perspectiva y el movimiento del dispositivo de sujeción; además, la guía visible no indica la trayectoria del haz invisible de 1064 nm.
Fuente de fibra de 1064 nm configurada
Las fuentes Raycus, MAX, IPG o JPT pueden evaluarse en función del modelo exacto, la potencia nominal, la arquitectura Q-switched o MOPA, el rango de frecuencia de pulso y el comportamiento de la anchura de pulso. Una mayor potencia no mejora automáticamente la calidad del marcado; el material, el recubrimiento, el tamaño del punto de enfoque, la aportación de calor, la lente de campo y la estrategia de barrido se seleccionan a partir de las muestras del cliente.
Tarjeta de control galvo JCZ
La tarjeta de control JCZ u otra tarjeta de control especificada coordina la sincronización de la fuente, el movimiento del galvanómetro y las entradas y salidas de la estación de trabajo. El hardware, el firmware y la integración eléctrica exactos deben coincidir con la fuente suministrada y el diseño de seguridad; el control por software no sustituye a los controles de seguridad independientes.
Cabezal de barrido con galvanómetro calibrado
El galvanómetro de doble eje desplaza el haz a lo largo del campo corregido por la lente. La velocidad de desplazamiento del escáner no garantiza el ciclo de producción; el rendimiento viene determinado por el diseño, el relleno, el material, la potencia, la legibilidad y los límites térmicos. El enfoque automático y el escaneo 3D son opciones diseñadas por separado.
Soporte giratorio para anillos y piezas pequeñas
Una máquina rotativa compacta permite realizar el marcado interior o exterior en anillos compatibles y piezas cilíndricas pequeñas. El rango del mandril, la concentricidad, la resolución de paso, la protección de la superficie, la distancia focal y la holgura en el eje Z se verifican en la pieza del cliente.
Soporte para láminas planas y piezas pequeñas
Una sujeción para piezas planas permite fijar etiquetas, placas de identificación, chapas, herramientas y componentes pequeños. La abertura útil, el material de las mordazas, el grosor de la pieza, la planitud, la repetibilidad y la protección contra arañazos se seleccionan en función de la aplicación.
Soporte giratorio cilíndrico
Un portapalas o un dispositivo giratorio de rodillos puede indexar piezas cilíndricas compatibles. Antes de la producción se comprueban el diámetro, la longitud, el peso, el cono, la posición focal, el método de soporte y la holgura en el eje Z.
Preguntas frecuentes sobre la máquina de marcado láser de fibra de sobremesa
¿Qué materiales puede procesar una máquina de marcado láser de fibra de sobremesa?
Las fuentes de fibra son muy adecuadas para el acero, el acero inoxidable, el aluminio, el latón, el cobre, el titanio, los metales preciosos y muchos metales recubiertos. Los resultados varían en función de la aleación, el recubrimiento y el acabado. Algunos polímeros dejan marcas tras la revisión de la ficha de datos de seguridad (FDS) y las pruebas realizadas; el cuero, los tejidos, el vidrio y el acrílico transparente suelen requerir una fuente diferente.
¿Qué fuente de fibra de 30-100 W debería elegir?
Las opciones de fibra más habituales son 30, 50, 60, 70 y 100 W. Elige la fuente Q-switched o MOPA concreta, la lente de campo y el rango de pulsos en función del material, el contraste requerido, el código más pequeño, la profundidad opcional, la aportación de calor aceptable y el objetivo de producción.
¿Este marcador de sobremesa permite realizar grabados profundos en metal?
El grabado profundo no viene determinado únicamente por la potencia. El material, la arquitectura de la fuente, la lente, el tamaño del punto, las pasadas, la estrategia de rayado, el límite de calor y el tiempo de ciclo influyen en la eliminación de material. Cualquier profundidad controlada debe medirse en una muestra representativa del cliente.
¿En qué se diferencia el marcado con láser de fibra del marcado con láser de CO₂?
Normalmente se opta por un láser de fibra de 1064 nm para metales y determinados plásticos sensibles al láser. Un láser de CO₂ de 10,6 µm suele ser más adecuado para muchos materiales orgánicos, madera, papel, cuero y acrílico. Las fuentes de luz ultravioleta o verde pueden ser preferibles para el marcado de precisión en recubrimientos y polímeros sensibles al calor.
¿Cómo se deben mantener la lente de campo y la estación de trabajo?
Apague y aísle la estación de trabajo antes de proceder a su limpieza. Mantenga limpios los accesorios, los conductos de extracción y las protecciones. No toque la lente de campo; utilice únicamente pañuelos de papel específicos para lentes y líquido de limpieza óptica homologados cuando la inspección revele la presencia de contaminación. El mantenimiento de la óptica interna y de los enclavamientos opcionales debe ser realizado por personal cualificado.
¿Qué mandos, programas y formatos de archivo son compatibles?
El flujo de trabajo EZCAD2, EZCAD3, SeaCAD u otros que se incluyan dependerá del controlador suministrado. Entre los formatos de importación habituales se incluyen los vectoriales, ráster, de texto y de datos variables, pero es necesario confirmar la lista exacta. LightBurn Pro es opcional únicamente para las placas galvo, los controladores y las versiones actuales compatibles.
¿Qué vida útil de la fuente y qué garantía se ofrecen?
La vida útil no es un número fijo de horas garantizado. Depende del modelo concreto de la fuente de alimentación, el ciclo de trabajo, la temperatura, la contaminación, la calidad de la red eléctrica y el mantenimiento. El presupuesto debe especificar las condiciones de garantía de la fuente de alimentación y de la estación de trabajo, las exclusiones, los procedimientos de servicio técnico y la disponibilidad de piezas de recambio.
¿Cuáles son las ventajas con respecto al marcado por inyección de tinta o al marcado mecánico?
El marcado por fibra es un proceso sin contacto, admite datos variables controlados por software y permite crear marcas duraderas sin tinta ni desgaste de las herramientas de corte. No obstante, sigue requiriendo fijaciones adecuadas, sistemas de extracción, parámetros validados, mantenimiento de los sistemas ópticos e inspección de los códigos; el marcado mecánico sigue siendo útil para acabados táctiles o tradicionales.
