Las máquinas de marcado láser de CO₂ galvánico Vank utilizan una fuente sellada excitada por radiofrecuencia y un escáner de alta velocidad para el codificado permanente, el marcado superficial y el grabado superficial en materiales no metálicos compatibles. Entre los trabajos habituales se incluyen logotipos, datos de serie, códigos QR, códigos de fecha, números de lote y gráficos decorativos sobre madera, acrílico, papel, cartón, cuero homologado, vidrio, cerámica y determinados polímeros.
Elija 30, 40 o 60 W según la absorción del material, el campo de marcado, el contraste o la profundidad requeridos y el tiempo de ciclo. Este es un sistema láser de clase 4 con haz abierto: requiere zona controlada o cerramiento conforme, enclavamientos, contención del haz, EPI para la longitud de onda, control de incendios y extracción localizada.
Materiales adecuados para el marcado láser CO2
Confirme la formulación exacta y la ficha de datos de seguridad antes del procesamiento. No procese con láser PVC, vinilo, PTFE, materiales halogenados, cuero con cromo(VI) ni compuestos desconocidos, ya que pueden generar emisiones peligrosas o corrosivas.
- Madera y productos derivados de la madera: madera maciza, bambú, chapa, MDF y contrachapado, tras comprobar el contenido de resina, adhesivo y recubrimiento.
- Acrílico y plásticos seleccionados: PMMA, materiales para expositores compatibles con láser y polímeros homologados; se excluyen el PVC/vinilo y las formulaciones ignífugas o halogenadas de composición desconocida.
- Cuero y tejidos: cuero natural y cuero sintético certificado como libre de PVC y halógenos, denim, fieltro, etiquetas y complementos de confección; revisar los tintes, los recubrimientos y el contenido de cromo.
- Papel y cartón: envases de cartón, cajas, tarjetas, etiquetas y embalajes impresos, tras comprobar las tintas, los laminados y los recubrimientos de barrera.
- Vidrio y cerámica: el mateado o marcado de la superficie solo se realizará tras realizar las pruebas de fractura, astillamiento, comportamiento del recubrimiento y contraste requerido.
- Caucho y espuma: utilice únicamente compuestos identificados y compatibles con el láser que cuenten con un sistema de extracción adecuado; las formulaciones varían considerablemente y no deben utilizarse materiales desconocidos.
- Metal pintado o recubierto: un láser de CO₂ puede eliminar o alterar el recubrimiento, mientras que el marcado sobre metal sin recubrimiento suele requerir un láser de fibra. Identifica la composición química del recubrimiento y capta los humos en el punto de origen.

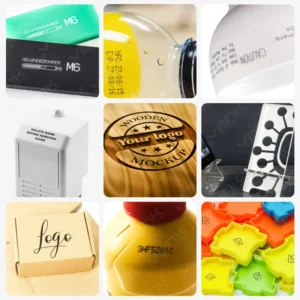

Aplicaciones típicas del marcado con láser de CO₂
Utiliza accesorios de sujeción, lentes de campo y recetas probadas para adaptar las piezas planas, perfiladas o giratorias. La calidad del código, la durabilidad y el rendimiento deben verificarse en el material real y con el acabado de producción.
- Logotipos e identificaciones en madera, PMMA, artículos de cuero homologados y embalajes
- Códigos QR, códigos de barras, códigos de fecha y datos de lote en materiales de embalaje homologados
- Grabado decorativo en superficies de regalos, etiquetas, productos artesanales y artículos personalizados
- Efectos superficiales evaluados en vidrio, cerámica y productos recubiertos
- Etiquetas para prendas, tela vaquera, fieltro y parches de cuero compatibles con láser (verificados)
- Datos de serie y marcas de trazabilidad en componentes industriales no metálicos compatibles
Especificaciones del marcador láser CO2 de 30-60 W
| Modelo | Máquina de marcado por láser de CO₂ con galvánico de 30-60 W |
|---|---|
| Potencia nominal del láser | 30 W / 40 W / 60 W |
| Fuente láser | Fuente de CO₂ sellada y excitada por radiofrecuencia; marca y modelo confirmados |
| Longitud de onda estándar | 10,6 µm; otras longitudes de onda de CO₂ únicamente si la fuente está confirmada |
| Opciones de marcado de campos | De 70 × 70 a 300 × 300 mm; depende de la lente de campo |
| Ajuste de la velocidad del galvanómetro | Hasta 7000 mm/s; la velocidad de aplicación depende del trabajo |
| Referencia mínima de características | Confirmar mediante una muestra con la lente y el material seleccionados |
| Profundidad de grabado | Depende del material, la potencia, la lente, los pases y la aceptación |
| Repetibilidad | Depende del controlador, el objetivo, el enfoque, el dispositivo de fijación y la calibración |
| Controlador / software | Placa compatible con JCZ con el software EZCAD correspondiente |
| Flujo de trabajo de archivos | Texto, códigos, vectores e imágenes de mapa de bits compatibles con determinados programas |
| Fuente de alimentación | 110/220 V CA, 50/60 Hz; configuración regional |
| Refrigeración / potencia de entrada | La refrigeración por aire o por agua y el consumo dependen del modelo de la fuente. |
| Configuración opcional | Eje giratorio, lentes, soportes, carcasa y sistema de extracción de humos |
| Clasificación por láser | Sistema de viga abierta de clase 4 |
Selección de potencia CO2: 30, 40 o 60 W
La selección de la potencia depende del material, la longitud de onda, la lente de campo, la marca deseada, el ciclo de trabajo y el tiempo de ciclo. Un campo de marcado más amplio reduce la densidad de potencia, y una mayor potencia no mejora automáticamente los detalles finos. Solicita una muestra utilizando la fuente y la lente propuestas.
- 30 W: adecuado para codificación de precisión y marcado superficial ligero en papel compatible, madera, cuero homologado, etiquetas y envases pequeños.
- 40 W: aporta un margen de proceso adicional para un marcado por lotes más rápido o para aplicaciones más exigentes con PMMA, madera y embalajes.
- 60 W: seleccionado para un mayor rendimiento, campos más amplios o una eliminación más profunda en materiales compatibles tras realizar pruebas del proceso.
Marcado con láser de CO₂ frente al marcado con láser de fibra
Para la madera, el PMMA, el papel, el cuero y muchos materiales no metálicos orgánicos o recubiertos, se suele optar por un marcador de CO₂ estándar de 10,6 µm. Para metales sin recubrimiento y determinados plásticos técnicos, se suele optar por un marcador de fibra de 1064 nm.
En algunos casos, es posible marcar metales recubiertos eliminando o modificando el recubrimiento con CO₂, pero el acero inoxidable sin recubrimiento, el aluminio, el latón y el cobre suelen requerir fibra. Las pruebas con muestras determinan el contraste, el efecto térmico, el grado del código y la durabilidad.
Componentes principales del sistema Galvo de CO₂
Control y flujo de trabajo de archivos de JCZ/EZCAD
El controlador, cuya compatibilidad con JCZ ha sido confirmada, se suministra con el software EZCAD correspondiente, los controladores y los parámetros de la máquina. Prepara texto, datos en serie, códigos de barras, códigos QR, vectores o imágenes de mapa de bits en los formatos compatibles y, a continuación, comprueba la escala, el relleno, la rotación y la legibilidad de los códigos antes de la producción.
Las recomendaciones sobre los parámetros deben basarse en el material, el recubrimiento, el contenido y el objetivo de producción reales del comprador. Guarde únicamente las recetas que hayan superado las comprobaciones de contraste, dimensiones, calidad del código y seguridad.
Vista previa del recuadro delimitador con luz roja
Un recuadro rojo visible indica el límite aproximado del trabajo antes de la emisión. Facilita el posicionamiento, pero no garantiza el enfoque óptico, la contención segura del haz ni la colocación definitiva de la marca.
Vista previa del contorno con luz roja
La vista previa del contorno traza la forma exterior del trabajo para ayudar a confirmar la orientación y el ajuste. Para garantizar una colocación repetible, siguen siendo necesarios los dispositivos de sujeción y un punto de referencia de producción.
Fuente láser CO2 de RF sellada
Se ha seleccionado la fuente estándar de 10,6 µm excitada por radiofrecuencia para el marcado de alta velocidad en materiales no metálicos. La marca de la fuente, la potencia de salida exacta, la longitud de onda, el sistema de refrigeración, el rango de modulación y la garantía se indican en la configuración firmada.
Tarjeta de control galvo JCZ
El controlador sincroniza la modulación del láser, el movimiento del galvanómetro, la visualización previa con luz roja y los ejes giratorios opcionales. Confirma el modelo de la placa, el software, la licencia y las entradas y salidas necesarias para la integración en la línea de producción.
Escáner galvanométrico de alta velocidad
Los espejos de doble eje dirigen el haz a través de la lente de campo. La velocidad útil depende de la densidad del contenido, la respuesta del material, la lente, el objetivo de grado de código y la modulación de la fuente; el ajuste máximo del controlador no garantiza la producción.
Accesorios y opciones de marcado rotativo
Selecciona un dispositivo de sujeción en función del diámetro de la pieza, la masa, la geometría de la superficie, la tolerancia focal requerida y el método de carga. La calibración rotativa y el soporte del eje deben ser compatibles con el controlador y el software.
Soporte giratorio para piezas pequeñas
Un mandril compacto o un dispositivo de sujeción con rodillos sirve para sujetar piezas redondas pequeñas compatibles. Comprueba el rango de sujeción, la excentricidad, la posición focal y el riesgo de haces reflejados o dispersos.
Soporte para piezas planas
Una plantilla plana sirve para fijar láminas finas, tarjetas, etiquetas y piezas repetidas. Utiliza materiales para la plantilla resistentes al calor y compatibles con el láser, y mantén despejada la trayectoria de extracción.
Eje giratorio para botellas y cilindros
Un eje giratorio puede envolver texto o gráficos alrededor de vasos, botellas y envases cilíndricos compatibles. Comprueba la variación del enfoque, la posición de la costura y la distorsión del código antes de la producción en serie.
Qué hay que comprobar antes de realizar un pedido
Indique el nombre comercial exacto del material, la ficha de datos de seguridad, el recubrimiento o laminado, las dimensiones del producto, el área de marcado, el contraste o la profundidad requeridos, el grado de código, el tiempo de ciclo y el método de carga. Indique también si el sistema es autónomo o está integrado en una línea de producción.
El presupuesto debe indicar el modelo de origen y la longitud de onda, la potencia del láser, la lente de campo, el controlador, el software, los accesorios, la carcasa, el sistema de extracción, la norma eléctrica, los documentos de conformidad, la garantía y los criterios de aceptación de las muestras.
Preguntas frecuentes sobre marcado láser CO2
¿Qué materiales puede marcar una máquina de marcado láser de CO₂?
Entre los materiales compatibles más habituales se incluyen la madera, el PMMA, el papel, el cartón, el cuero homologado, los tejidos, el caucho, el vidrio, la cerámica y determinados polímeros. Quedan excluidos el PVC, el vinilo, el PTFE, los materiales halogenados, el cuero que contenga cromo (VI) y las formulaciones desconocidas.
¿Es adecuado el marcado con láser de CO₂ para el metal?
Un marcador de CO₂ estándar no es la mejor opción para el metal sin recubrimiento. Puede eliminar la pintura, el anodizado u otros recubrimientos, mientras que el marcado directo sobre acero inoxidable, aluminio, latón y cobre suele obtenerse con mejores resultados con un láser de fibra.
¿Cuál es la diferencia entre las máquinas de marcado láser de CO₂ y las de fibra?
Normalmente se opta por el CO₂ a unos 10,6 µm para materiales orgánicos y no metálicos; y por la fibra a unos 1064 nm para metales sin recubrimiento y determinados plásticos. El contraste necesario, el efecto térmico, la profundidad y la duración del ciclo determinan la elección final.
¿Qué potencia de láser debería elegir: 30 W, 40 W o 60 W?
30 W es ideal para codificaciones precisas y marcados ligeros; 40 W aporta mayor velocidad o margen de proceso; 60 W permite un mayor rendimiento, campos más amplios o una eliminación más profunda. La elección definitiva requiere realizar una prueba con la fuente y la lente propuestas.
¿Puede la máquina marcar logotipos, códigos QR y códigos de barras?
Sí, el flujo de trabajo de control permite crear logotipos, texto, números de serie, códigos QR, códigos de barras y datos de fecha o lote. Comprueba el tamaño de las celdas, la zona de silencio, el contraste y la gradación en el producto final.
¿El marcado con láser de CO₂ es permanente?
El marcado láser modifica o elimina físicamente la superficie, pero su durabilidad depende del material y del entorno. En las pruebas de aceptación deben tenerse en cuenta la abrasión, la exposición a los rayos UV, los productos químicos, el lavado y la flexión.
¿Se puede utilizar esta máquina para el codificado por lotes en el envasado?
Sí, en papel, cartón, etiquetas y envases de polímero identificados y compatibles. Revisa las tintas, los laminados, las películas de barrera y los aditivos, y comprueba los vapores, la legibilidad y la velocidad de la línea de producción.
¿Qué datos debo facilitar antes de solicitar un presupuesto?
Envíe la información exacta sobre el material y el recubrimiento, la ficha de datos de seguridad (FDS), las fotos, las dimensiones de la pieza, el contenido y el campo de la marca, el código de calidad o el objetivo de durabilidad, el tiempo de ciclo, el volumen, la tensión, el destino, las necesidades de fijación y el sistema de ventilación o extracción requerido.
