Marcado portátil de piezas grandes e instaladas
- Un cabezal ligero con cable permite llevar el campo de marcado hasta piezas grandes, pesadas o ya instaladas que no pueden colocarse bajo un escáner de sobremesa fijo.
- La configuración estándar del J20H utiliza una fuente de fibra con conmutación Q de 20 W y 1064 nm para la identificación permanente en metales y determinados plásticos marcables con láser.
- Una batería recargable opcional permite trabajar de forma móvil; la autonomía aproximada es de hasta unas seis horas y debe confirmarse en función del ciclo de trabajo previsto y la temperatura ambiente.
- Se pueden elegir correas para el hombro, una maleta con ruedas o un soporte portátil en función de la distancia de transporte, la posición de la cabeza y el acceso a la pieza de trabajo.
- La aplicación integrada en la pantalla táctil gestiona archivos y recetas. Las transferencias por USB y Wi-Fi dependen de la configuración y deben confirmarse en el presupuesto.
- La entrada de detección de contacto o de superficie, la parada de emergencia y la lógica de activación son medidas de seguridad complementarias. Para su funcionamiento sigue siendo necesario disponer de un área controlada para láser de Clase 4, barreras de haz, control de acceso, EPI para 1064 nm y un sistema de extracción de humos.
Especificaciones del marcador de fibra portátil J20H
| Especificaciones | Valor configurado para J20H |

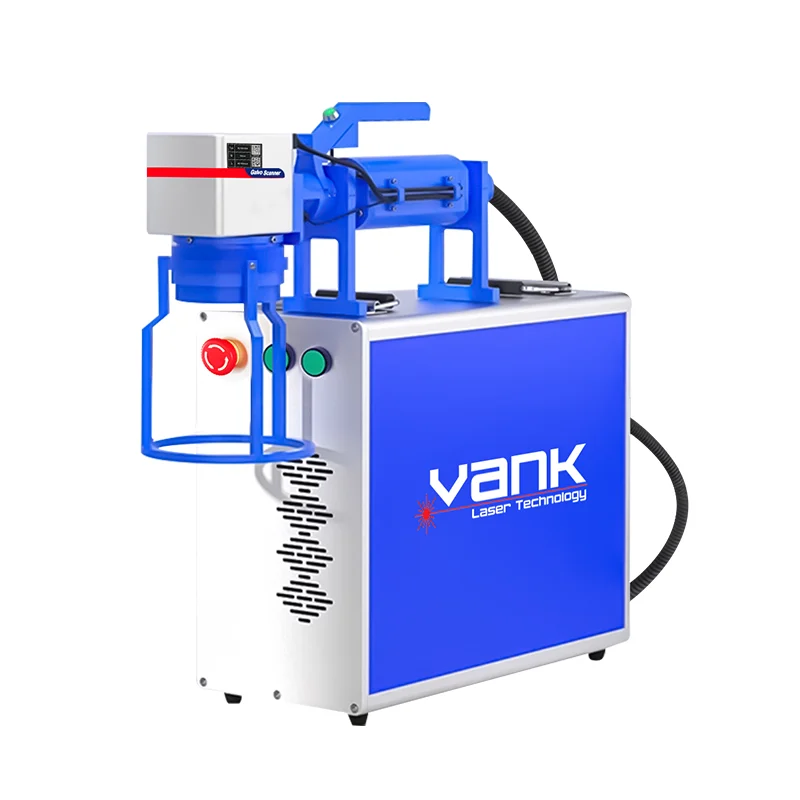

| Formato de máquina | Sistema portátil con cabezal de marcado manual conectado por cable |
| Tecnología láser | Láser de fibra pulsado con conmutación Q |
| Potencia nominal | 20 W de serie; para otras potencias se requiere un modelo específico confirmado |
| Longitud de onda | 1064 nm |
| Campo de marcado estándar | 90 × 90 mm |
| Enfoque / detección de superficie | Espaciador de contacto o sensor según la configuración del cabezal confirmada |
| Contrapeso de mano para la cabeza | Se indica un peso aproximado de 0,8 kg; confirmar el montaje final |
| Peso del sistema | Se indica un peso aproximado de 6 kg; la batería y el carrito influyen en el peso total |
| Opción de batería | Batería recargable opcional; autonomía estimada de hasta unas 6 horas |
| Funcionamiento con red eléctrica | Adaptador de CA / cargador regional según la configuración |
| Interfaz de control | Aplicación de marcado con pantalla táctil integrada |
| Conectividad | USB y Wi-Fi solo si están incluidos en el paquete del mando |
| Contenido compatible | Texto, datos en serie, códigos QR, Data Matrix, códigos de barras y gráficos |
| Velocidad de marcado | Depende de la aplicación; compruébalo con el código y el material requeridos |
| Profundidad de grabado | Depende del material, la lente, la potencia, los pases y la aceptación |
| Materiales habituales | Metales y determinados plásticos aptos para el marcado láser |
| Refrigeración | Fuente láser refrigerada por aire |
| Temperatura de funcionamiento | Referencia: 15-45 °C; se aplican los límites de la fuente y de la batería |
| Opciones de transporte | Correas para el hombro, maleta con ruedas o soporte portátil |
| Clasificación por láser | Viga abierta de clase 4 durante el marcado |
| Especificaciones definitivas | La oferta firmada, el plano de cabeza y la muestra de aceptación son vinculantes |
Pruebas de aplicaciones y materiales

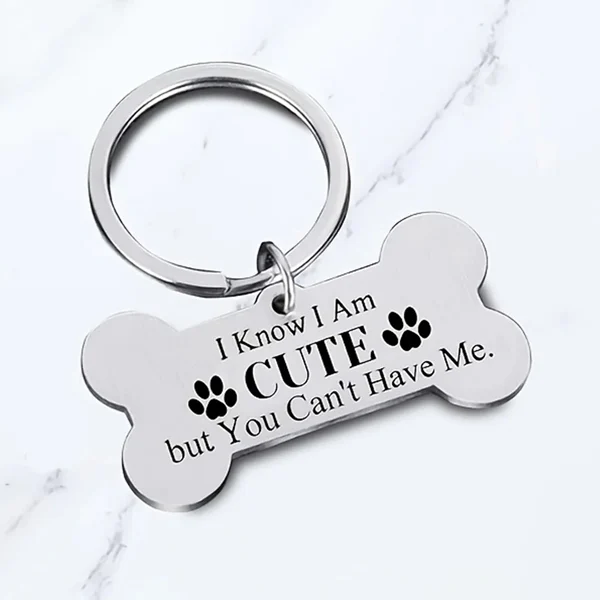

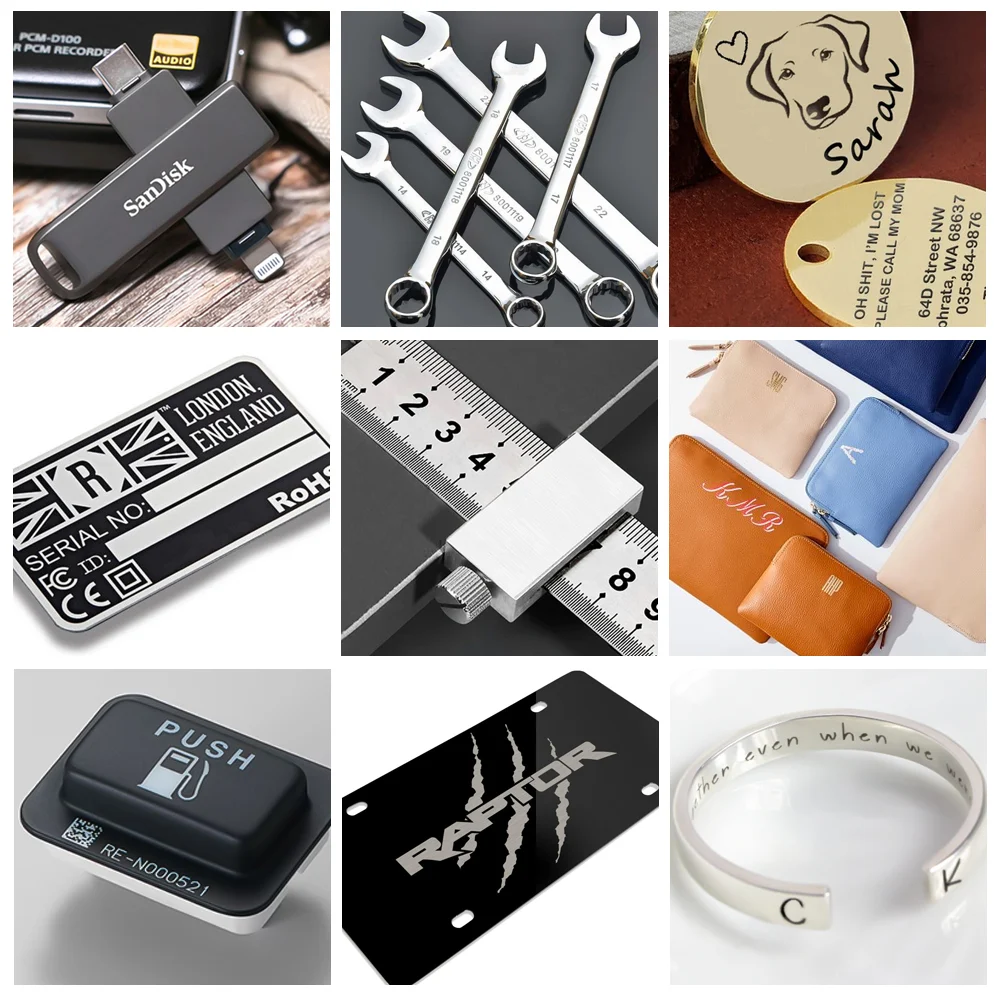

Utiliza el cabezal portátil para leer números de serie, identificadores de activos, logotipos, códigos QR y marcas Data Matrix en piezas grandes o difíciles de mover. Mantén la distancia especificada y mantén el cabezal estable contra una superficie de referencia verificada durante cada ciclo.
El marcado con fibra estándar de 1064 nm es el más adecuado para metales y determinados plásticos aptos para el marcado láser. El caucho, la cerámica, el vidrio, el acrílico, el cuero, los tejidos y la piedra requieren pruebas de viabilidad específicas y, a menudo, es necesario utilizar en su lugar un láser UV o de CO₂.
Entre los usos típicos para los que está homologado se incluyen la maquinaria, las herramientas, los moldes, las piezas de vehículos, los equipos ferroviarios y energéticos, las estructuras instaladas y la identificación para el mantenimiento. Los componentes críticos para la seguridad y los sujetos a normativa requieren un procedimiento de marcado documentado.
La movilidad no garantiza la seguridad en un uso al aire libre sin control. Establezca una zona controlada por láser, ya sea temporal o permanente; contenga los haces directos y reflejados; restrinja el acceso de personas ajenas al proceso y capte los humos del proceso en el punto de origen.
En el caso de turbinas, motores, cojinetes, buques, moldes, vehículos ferroviarios y otros activos de gran tamaño, envíe para su revisión la aleación exacta, el recubrimiento, la geometría de la superficie, las fotos de acceso, el código requerido, el objetivo de durabilidad y el perímetro de seguridad disponible.
Componentes y opciones del sistema
Control de marcado mediante pantalla táctil integrada
El controlador tipo J20H utiliza una pantalla táctil con Windows integrado y una aplicación de marcado específica para la máquina. La transferencia de archivos, las bibliotecas de códigos de barras, el almacenamiento de recetas y las funciones de red dependen del software suministrado. No se debe dar por sentada la compatibilidad con JCZ/EZCAD2 o LightBurn para ordenadores de sobremesa, a menos que se especifiquen claramente la placa y el controlador concretos.
Fuente láser de fibra Q-switched de 20 W
El modelo portátil estándar se basa en una fuente de luz con conmutación Q de 20 W y 1064 nm. Los sistemas de 30, 50 o 100 W presentan una configuración diferente, con requisitos distintos en cuanto a potencia, batería, refrigeración, peso y seguridad, por lo que deben presupuestarse por separado.
Controlador de marcado integrado
El controlador sincroniza la fuente, el escáner, la vista previa con luz roja, la entrada de detección de superficie y el disparador. Comprueba la versión del software, los tipos de código compatibles y los métodos de E/S y de transferencia de datos antes de realizar el pedido.

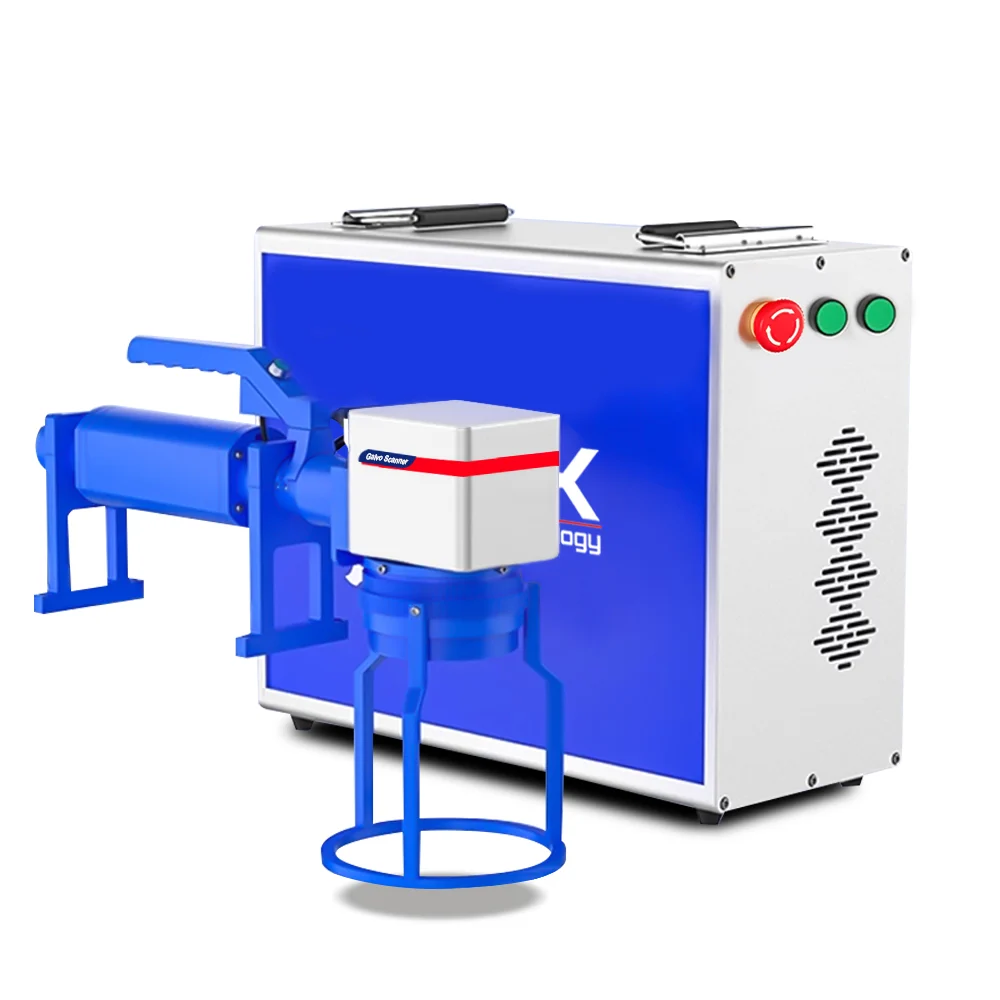

Cabezal de galvanómetro portátil
El escáner compacto de doble eje proyecta el trabajo a través de una lente de campo fijo. La velocidad y la posición de trabajo dependen de la densidad de las marcas, la respuesta del material, la distancia de trabajo, la estabilidad del cabezal y los requisitos de calidad del código.
Soporte giratorio opcional para joyería
Un accesorio giratorio puede soportar anillos o pulseras compatibles cuando el cabezal está montado en un soporte estable y el controlador proporciona un soporte calibrado para el eje giratorio.
Dispositivo de posicionamiento de piezas planas
Un dispositivo de sujeción o una plantilla pueden estabilizar las etiquetas, las placas y las piezas repetidas bajo el cabezal portátil. El material del dispositivo de sujeción, los separadores y la trayectoria del haz deben incluirse en la revisión de seguridad.
Rotación del cilindro opcional

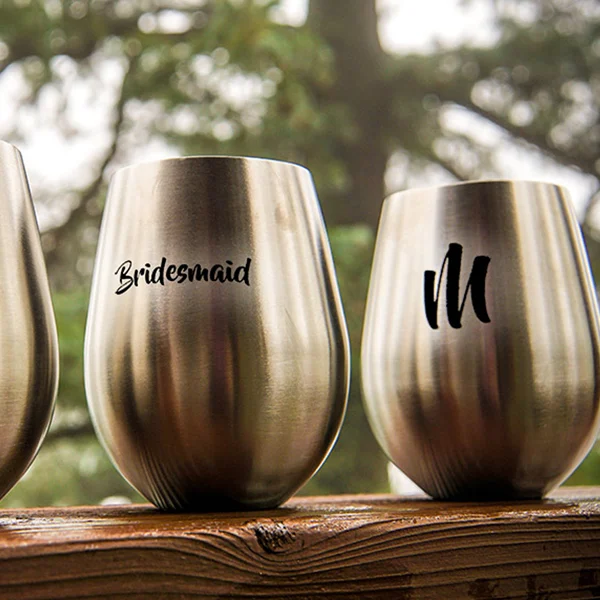

Un marcador rotativo puede marcar vasos metálicos o piezas cilíndricas compatibles con el cabezal bien fijado. La fibra estándar no suele ser la opción habitual para las botellas de vidrio; para el vidrio, utiliza pruebas de CO₂ o UV.
Preguntas frecuentes sobre el marcador láser de fibra portátil
¿Qué materiales puede procesar la marcadora portátil J20H?
Está diseñado principalmente para metales y determinados plásticos aptos para el marcado láser. Indica el tipo exacto de material, el recubrimiento y el acabado para que podamos realizar las pruebas. El vidrio, el acrílico transparente, la madera, el cuero, los tejidos, la piedra y muchos tipos de cerámica suelen ser más adecuados para sistemas UV o de CO₂.
¿Cuál es la potencia estándar del láser?
La configuración estándar del modelo J20H es de 20 W. Otros niveles de potencia modifican los requisitos relativos a la fuente de alimentación, la carga eléctrica, la refrigeración, el peso y la batería, por lo que deben identificarse como configuraciones independientes.
¿Hasta qué profundidad puede grabar el metal?
La profundidad no es un valor fijo. Depende de la aleación, la superficie, la lente, el enfoque, la rejilla, la velocidad, el comportamiento del pulso y el número de pasadas. Solicita una muestra medida cuando la profundidad sea un requisito de aceptación.
¿En qué se diferencia el marcado por fibra del marcado por CO₂?
Para metales y determinados plásticos se suele optar por un láser de fibra de 1064 nm. Para madera, PMMA, papel, cuero, textiles y muchos materiales no metálicos recubiertos se suele optar por un láser de CO₂ de 10,6 µm. La elección viene determinada por la absorción del material y el tipo de marca que se desee obtener.
¿Cómo se debe realizar el mantenimiento de los dispositivos ópticos portátiles?
Apague el sistema y asegúrelo antes de realizar la inspección. Mantenga limpios el espaciador de contacto y la ventana protectora, evite tocar las superficies ópticas y utilice únicamente el paño óptico, el bastoncillo y el disolvente homologados. Si la óptica interna del escáner presenta daños, es necesario acudir a un servicio técnico cualificado.
¿Qué archivos y códigos son compatibles?
La aplicación integrada admite texto, datos en serie, códigos QR, Data Matrix, códigos de barras y gráficos a través de sus formatos de importación documentados. Comprueba la versión exacta del software y prueba archivos de producción representativos antes del envío.
¿Cuáles son las condiciones relativas a la batería, la vida útil y la garantía?
La autonomía de la batería, la vida útil de la fuente de alimentación y la garantía dependen de la fuente seleccionada, la capacidad de la batería, el ciclo de trabajo, la temperatura, las prácticas de carga y los componentes cubiertos. El presupuesto firmado debe indicar las condiciones de prueba y el alcance de la garantía.
¿Qué medidas de seguridad son necesarias para el marcado móvil?
Este es un proceso láser de clase 4 con haz abierto. Utilice una zona láser controlada o un cerramiento conforme, barreras resistentes al haz, enclavamientos o control de acceso, gafas para 1064 nm seleccionadas según la evaluación de seguridad, extracción de humos, formación y un procedimiento documentado. La detección de contacto y la parada de emergencia no sustituyen estos controles.
