¿Cómo alinea la cámara CCD el corte láser CO₂ con el diseño impreso?

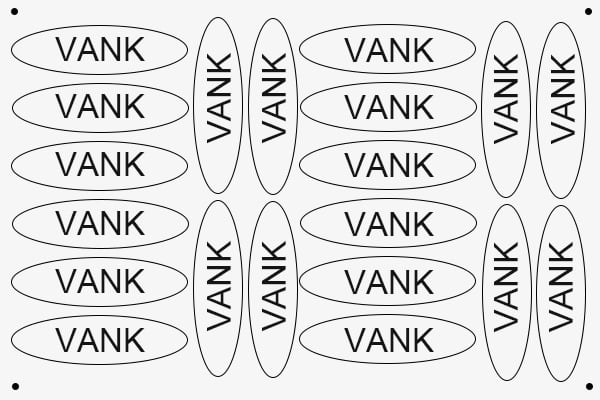

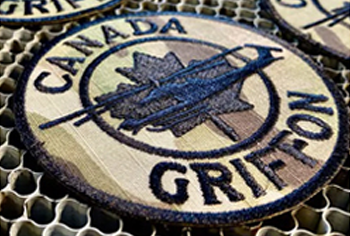

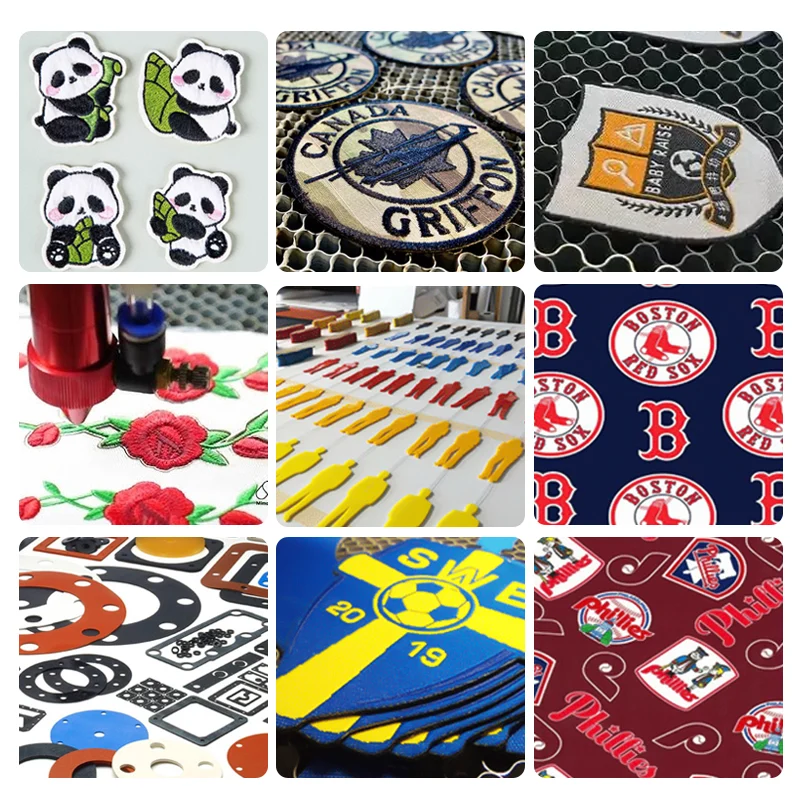

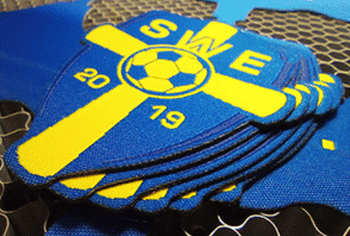

El reconocimiento CCD alinea la trayectoria de corte con contornos impresos o marcas de registro compatibles. Para parches, etiquetas y otras piezas impresas, envíenos muestras de producción e indique el margen que necesita alrededor del diseño. Compruebe el reconocimiento y la posición del contorno en un lote representativo antes de validar la cámara y la configuración del sistema de visión.

¿El reconocimiento CCD puede compensar impresiones giradas o tejidos estirados?

La compensación de giro y deformación depende de sus impresiones y de la configuración de visión seleccionada. Envíenos muestras representativas de los desplazamientos o estiramientos que espera en producción. Compruebe el contraste de impresión, los márgenes de corte y los casos en que el reconocimiento falla; después, acuerde los resultados aceptables antes de usar la configuración en sus lotes habituales.

¿Cómo se adapta la cobertura de la cámara al área de trabajo de la máquina CCD?

Seleccionamos la cámara, el objetivo y la iluminación según su área de trabajo y la distribución de las piezas impresas. El tamaño de la mesa, por sí solo, no determina la cobertura de reconocimiento. Envíenos las posiciones que ocuparán sus piezas y compruebe el reconocimiento y el corte en esos puntos antes de validar la configuración de visión.

¿El reconocimiento CCD también incluye enfoque automático?

El reconocimiento CCD alinea la trayectoria de corte con los elementos impresos; el enfoque automático es una función independiente. Confirmamos cualquier requisito de enfoque automático en la oferta. Para tejidos o parches, compruebe tanto la alineación de la impresión como el procedimiento de enfoque acordado con su material antes de validar la configuración completa.

¿Qué software necesito para cortar contornos con CCD?

El corte de contornos con CCD utiliza un sistema de visión compatible junto con el control láser Ruida. El corte vectorial convencional es una función independiente. Le confirmamos el software de visión suministrado con su configuración. Use su archivo de producción para comprobar la importación del diseño, el reconocimiento y la compensación calibrada del contorno antes de adoptar este flujo de trabajo.

¿Puedo usar esta máquina CCD para cortar tejido en rollo?

Para procesar rollos se necesita un sistema de alimentación acordado, además del reconocimiento por cámara. Envíenos el ancho del rollo, el método de alimentación y los requisitos de reconocimiento para comparar una máquina de corte de tejidos configurada para ese proceso. La alimentación mediante cinta transportadora debe especificarse por separado al elegir una mesa equipada con cámara.

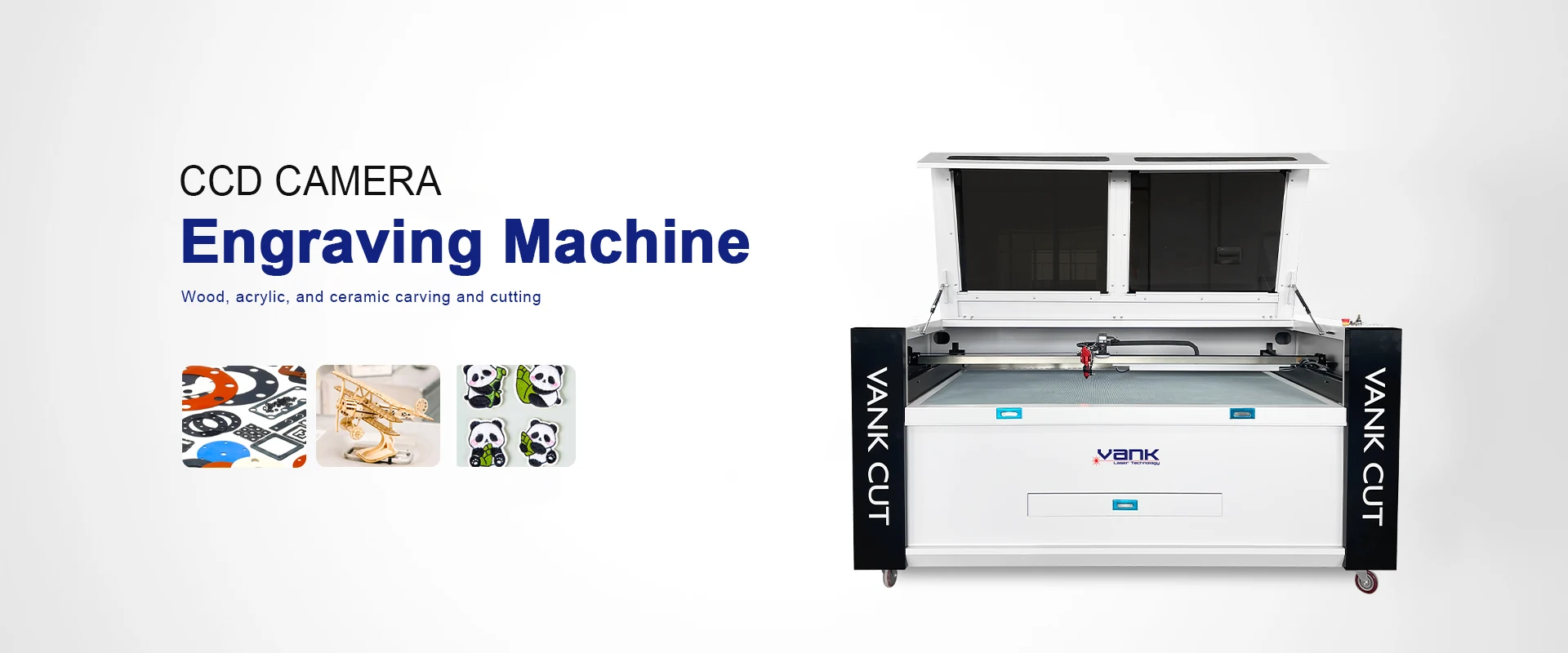

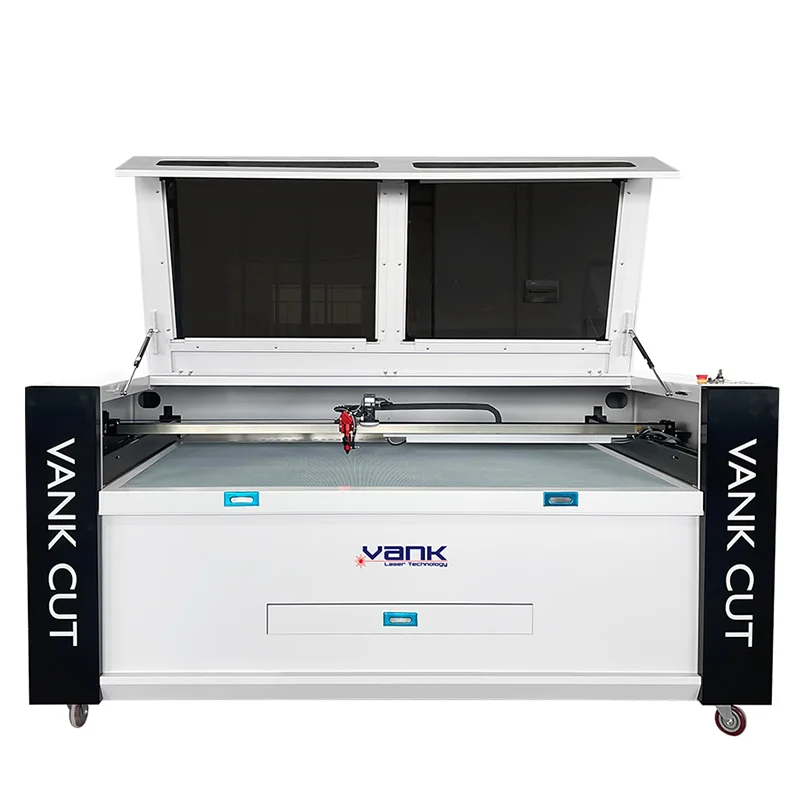

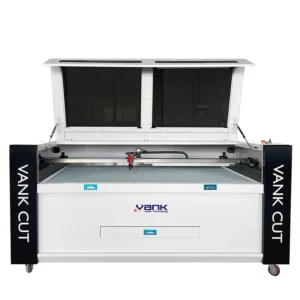

Cortadora láser CO2 con cámara CCD para contornos impresos

Aplicaciones y selección del modelo

Seleccione el área de trabajo y la cobertura de la cámara conjuntamente. El software de visión debe reconocer la impresión con su contraste, rotaciones y deformaciones y después aplicar un desplazamiento de contorno calibrado. El corte vectorial estándar y el reconocimiento por cámara son flujos de trabajo separados. La familia CCD incluye varios tamaños de mesa; no se trata automáticamente de una máquina para tejidos con alimentación por transportador.

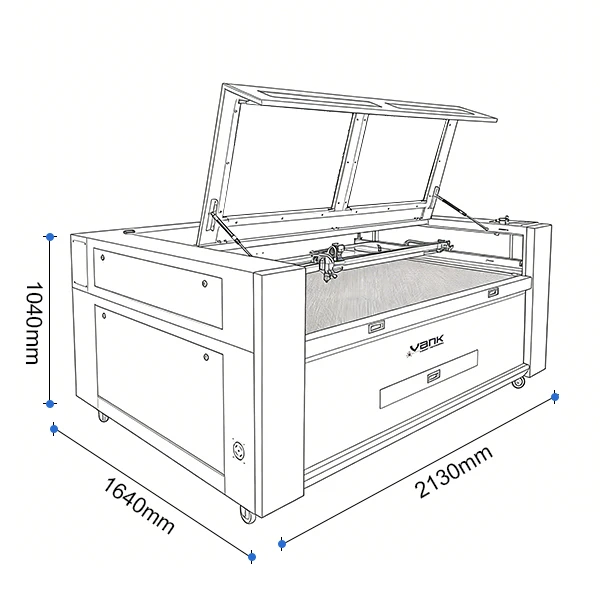

Configuración y especificaciones

Parámetro	Configuración del producto
Modelo / formato	9060CCD / 1390CCD / 1490CCD / 1610CCD / 1325CCD
Área de trabajo nominal	900 × 600 / 1300 × 900 / 1400 × 900 / 1600 × 1000 / 1300 × 2500 mm
Opciones de potencia láser	80 / 100 / 130 / 150 W
Fuente láser	Tubo láser CO₂ de vidrio sellado con refrigeración por agua
Longitud de onda nominal	10,6 µm

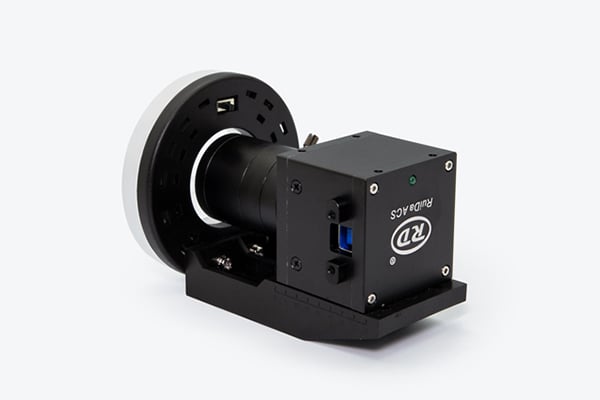

Sistema de visión	Cámara, objetivo, iluminación y software de reconocimiento compatibles

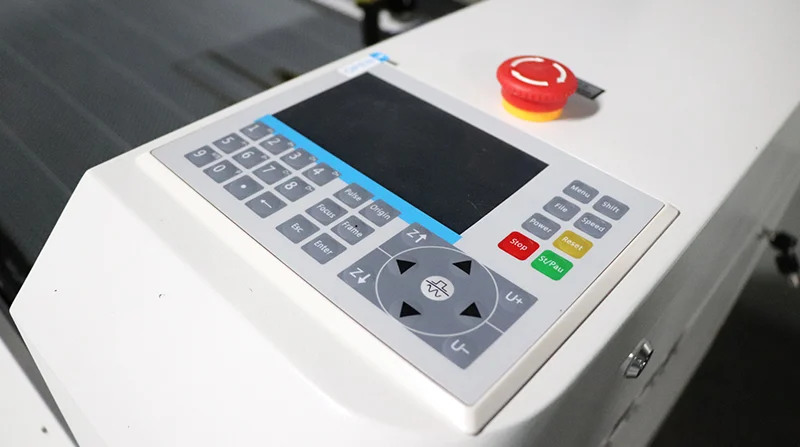

Controlador / software	Control láser Ruida y software de visión suministrado
Mesa de trabajo	Opciones de mesa de cuchillas o de panal
Refrigeración	Enfriador de agua industrial dimensionado para la potencia de la fuente

Los valores indicados identifican este producto y sus opciones enumeradas. El presupuesto debe especificar la fuente, la óptica, el controlador, los accesorios y los suministros auxiliares de la instalación seleccionados. Las cifras de velocidad de movimiento y posicionamiento no determinan las tolerancias de las piezas terminadas ni la productividad.

Materiales y límites del proceso

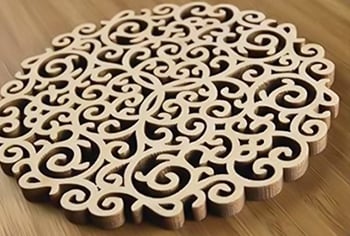

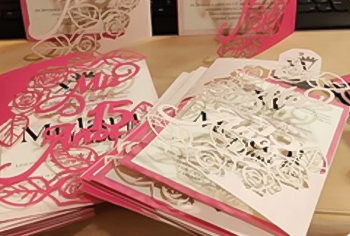

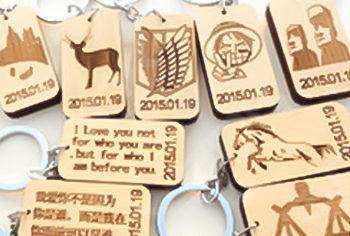

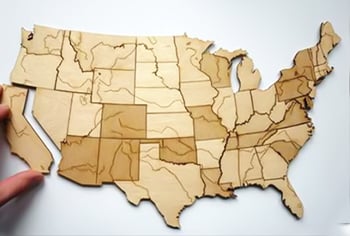

El acrílico, la madera, el contrachapado, el MDF, el papel y el cartón son materiales habituales para corte y grabado. Los textiles aprobados, el cuero natural y el caucho apto para láser requieren comprobar la composición y probar muestras. El vidrio, la cerámica, la piedra y el metal recubierto son aplicaciones de marcado superficial; esta plataforma CO₂ estándar no corta metal sin recubrimiento.

Identifique el material, el recubrimiento y el adhesivo exactos antes de las pruebas. No procese con láser PVC, vinilo, PTFE, otros materiales que contengan halógenos ni composites no identificados. Utilice extracción adaptada al material y supervise el corte de forma continua.

Flujo de producción

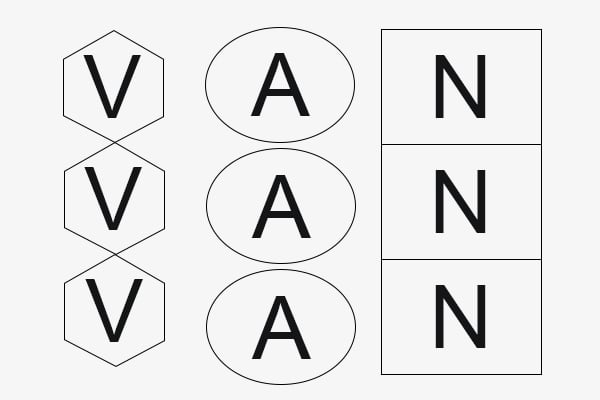

Prepare el diseño en el software de control suministrado, compruebe la escala y el orden de procesamiento y después ajuste el enfoque y pruebe el material. Las configuraciones Ruida DSP suelen utilizar RDWorks; la compatibilidad con LightBurn requiere el controlador, firmware y licencia concretos admitidos. El reconocimiento por cámara, cuando está instalado, utiliza su flujo de visión correspondiente. Mantenga una copia de seguridad de los parámetros originales de la máquina y de los datos de la lente.

Opciones que deben especificarse

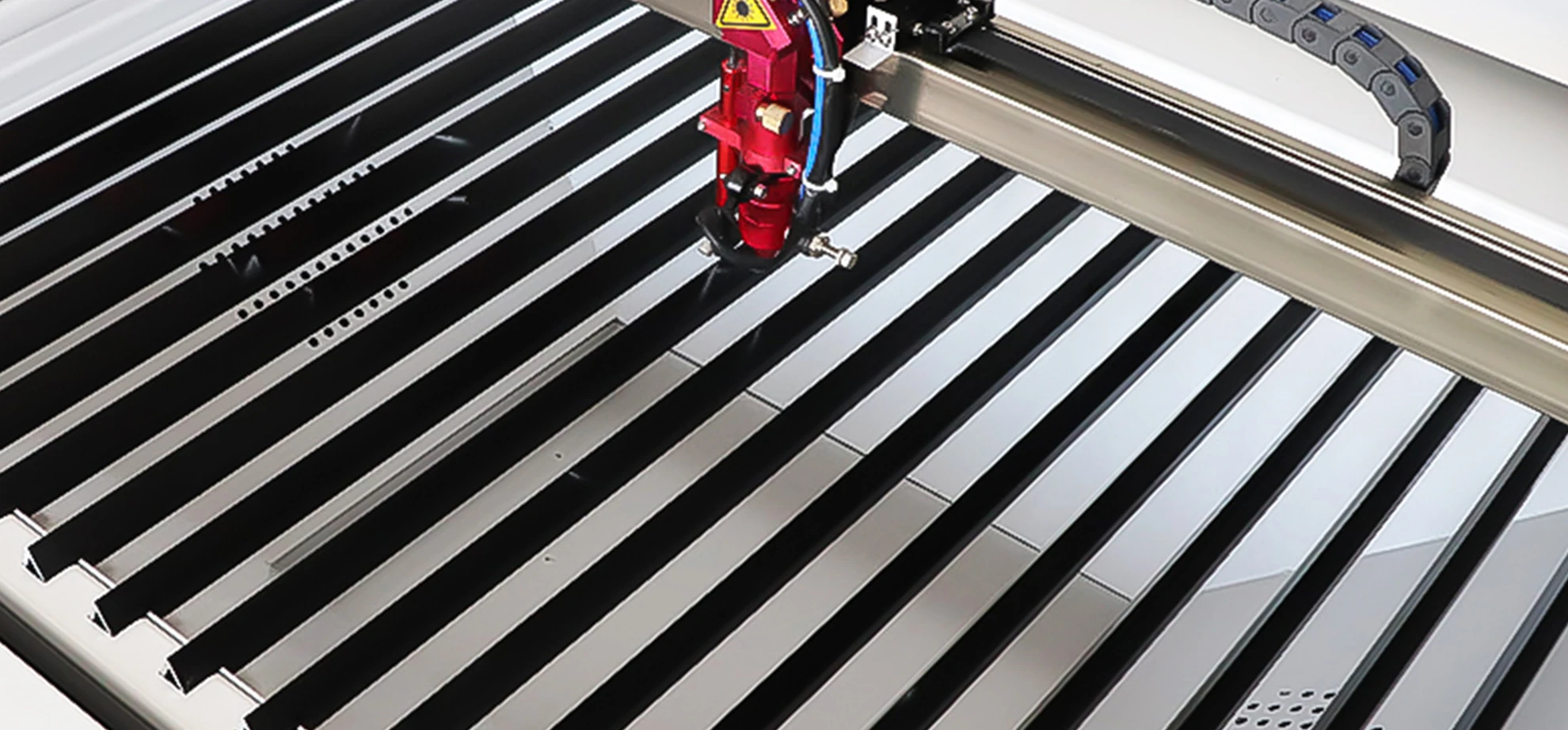

Elija soporte de panal para materiales finos y flexibles o cuchillas para hojas rígidas. La mesa Z motorizada y el dispositivo rotativo deben dejar espacio suficiente para la pieza real. La potencia del tubo, la distancia focal, la refrigeración, la asistencia de aire y la extracción deben seleccionarse conjuntamente. Las versiones actuales de LightBurn admiten Windows y macOS; Linux requiere una versión anterior compatible.

Prevea resguardos, enclavamientos, paradas de emergencia, extracción y formación de operadores adecuados para el sistema láser suministrado. Debe verificarse la clasificación de la máquina terminada; un cerramiento por sí solo no demuestra el cumplimiento de la Clase 1. Siga las instrucciones de uso y mantenimiento suministradas.

Prueba con una muestra y aceptación

Antes del pedido, apruebe una muestra representativa y la configuración por escrito. Registre el material, la fuente, los parámetros, la lente o boquilla, el útil de sujeción, el aspecto, las dimensiones y el tiempo de ciclo completo. Conserve estos resultados como referencia de aceptación para producción.

Espesor y velocidad de corte

Utilice su material y plano reales para acordar el espesor, el acabado de borde, el ancho de corte y el tiempo de ciclo. La potencia nominal del tubo por sí sola no basta: la densidad, la resina, la humedad, el enfoque, la asistencia de aire y el grado de carbonización aceptable afectan al resultado. Un corte de separación de espesor máximo es distinto de un corte de producción repetible.

Instalación, servicio y documentación

Pida a Vank Laser que incluya en la propuesta técnica la distribución de la máquina, los requisitos eléctricos, el software suministrado, las instrucciones de uso, el programa de mantenimiento y los repuestos recomendados. Antes del envío, acuerde la puesta en marcha, la formación de operadores, el idioma de asistencia, la cobertura de garantía y las responsabilidades de servicio. Solicite los documentos de conformidad de la máquina concreta y del destino.

Solicite una prueba con una muestra y un presupuesto

Facilite la composición del material, el tamaño de hoja, el rango de espesores, el diseño, el acabado de borde o grabado requerido y las piezas por turno.

Incluya en su consulta el país de destino, la tensión de instalación y el alcance de suministro requerido. Solicite fotos o vídeos de las muestras, resultados medidos y un presupuesto para la configuración concreta.

Solicite una prueba con una muestra y un presupuesto de configuración

Compare máquinas relacionadas

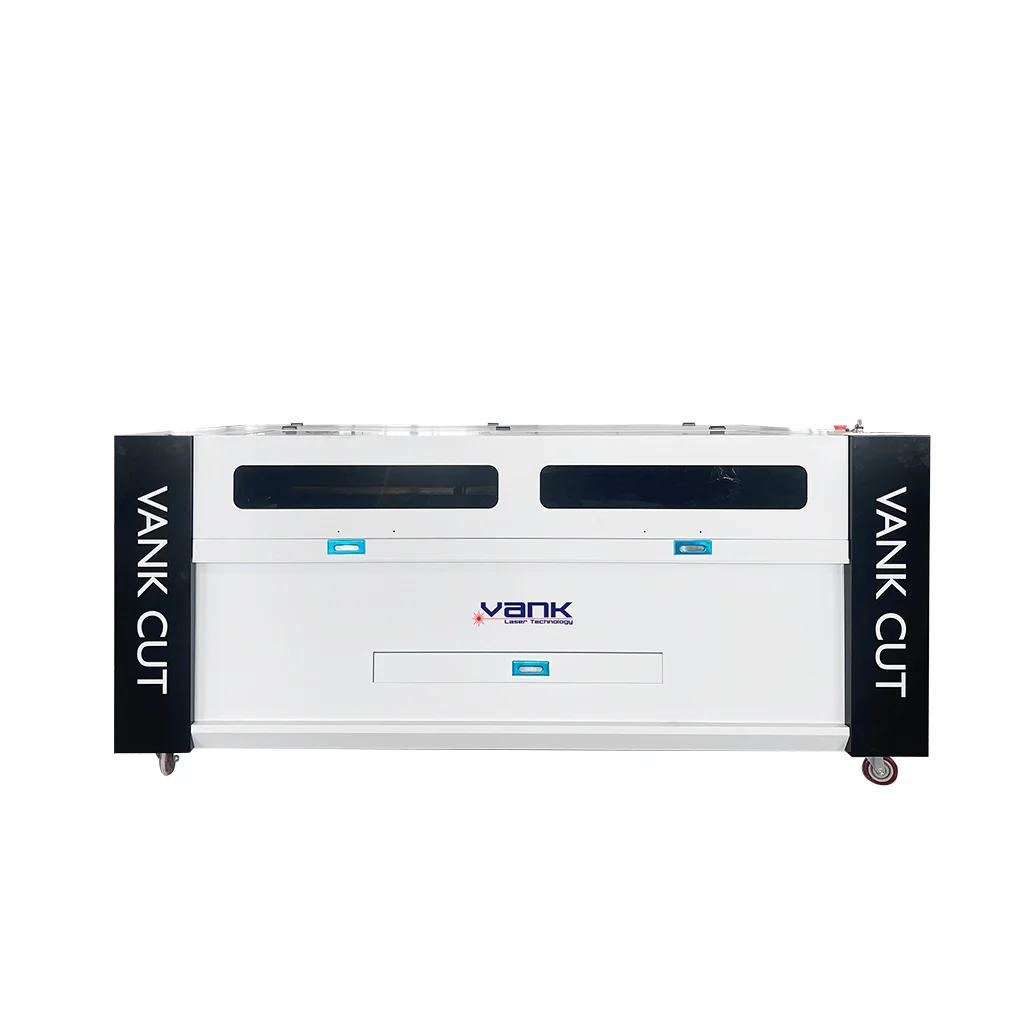

Fotos del equipo y sus componentes

Las fotos ilustran la familia del producto o del componente. Las marcas, los accesorios y la configuración incluidos se definen en el presupuesto aprobado.
