VankCut-1610 — CO₂-лазерный станок с двумя головками
VankCut-1610 — CO₂-лазерный станок для резки и гравировки с двумя головками, рассчитанный на повышение производительности при обработке акрила, дерева, бумаги, текстиля, кожи и других разрешённых неметаллических материалов. Рабочая зона 1600 × 1000 мм, цифровое управление Ruida, стеклянные трубки с водяным охлаждением и сменные ножевые или сотовые платформы подходят для вывесок, упаковки, сувениров, швейного производства и индивидуальных заказов.
- Двойные лазерные головки на основе CO₂ с параметрами мощности, подобранными с учетом конкретного применения
- Стандартная рабочая зона 1600 × 1000 мм; другие форматы VankCut доступны по запросу
- Рабочие платформы сотовой конструкции и с ножевыми лезвиями
- Цифровой контроллер Ruida с функцией автономного хранения заданий
- Дополнительные функции: автофокусировка и позиционирование по красной точке
- Аварийная остановка, защита от перебоев в подаче воды и настраиваемые блокировки безопасности
- Совместимость LightBurn с поддерживаемыми конфигурациями контроллеров Ruida
- Требования к компьютеру и операционной системе зависят от выбранного программного обеспечения управления и текущей поддержки со стороны поставщика
Производительность двух лазерных головок
Две независимо настроенные лазерные головки могут параллельно обрабатывать повторяющиеся детали, что способствует повышению производительности, если конфигурация заказа и ширина материала подходят для двухголовочного производства. Мощность трубного лазера подбирается с учетом материала, требуемой толщины, скорости и требований к качеству кромок.
Рабочая зона 1600 × 1000 мм
Рабочая поверхность размером 1600 × 1000 мм позволяет размещать на ней большие листы и группированные партии заготовок для изготовления вывесок, дисплеев, упаковки, выкроек одежды и изделий ручной работы. В зависимости от требований конкретного цеха и используемых материалов могут быть предложены альтернативные размеры рабочей поверхности модели VankCut.
Защищенная система линейного перемещения
Жесткая алюминиевая портальная рама, линейные направляющие и система перемещения с ременным приводом обеспечивают повторяемость движений по всей рабочей зоне. Защитные кожухи помогают уменьшить попадание пыли и мусора на компоненты направляющих во время производства.
Система водяного охлаждения
Специально подобранный промышленный чиллер поддерживает температуру лазерной трубки в пределах заданного рабочего диапазона. Производительность чиллера, тип охлаждающей жидкости, средства защиты от перегрузки по расходу и периодичность технического обслуживания должны соответствовать утвержденной конфигурации трубки и оборудования.
Детальная резка и гравировка
Регулируемые параметры скорости, мощности, пневматической поддержки и фокусировки позволяют выполнять как точную графическую гравировку, так и серийную резку. Конечное качество кромок и детализация гравировки зависят от материала, оптики, состояния трубки, настроек задания и эффективности вытяжки.
Промышленная станина для цеха

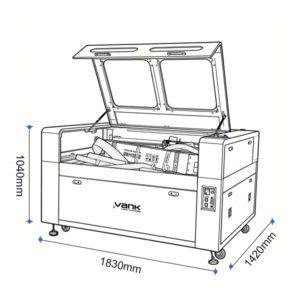

Сварной стальной корпус объединяет рабочий стол, систему перемещения, органы управления и отсек для лазерной трубки в единую производственную платформу. Перед установкой необходимо убедиться в соответствии габаритов станка, наличии свободного пространства для доступа, прокладке вытяжной системы, подключении к электросети и размещении охладителя.
Технические характеристики
| Технические характеристики | Двухголовый CO₂-лазерный станок VankCut-1610 |
|---|---|
| Лазерные головки | Две головки для резки и гравировки с использованием CO₂ |
| Мощность лазерной трубки | Выбирается индивидуально в зависимости от конкретного применения; уточняйте в коммерческом предложении |
| Рабочая зона | 1600 × 1000 мм |
| Рабочая платформа | Платформа с ножевым лезвием или сотовой структурой |
| Система охлаждения | Промышленный чиллер с встроенной системой защиты от перегрузки по расходу |
| Система движения | Линейные направляющие с порталом с ременным приводом |
| Контроллер | Цифровой контроллер Ruida DSP |
| Программное обеспечение для управления | RDWorks; LightBurn с поддерживаемыми конфигурациями Ruida |
| Поддерживаемые произведения искусства | Распространенные векторные и растровые форматы, поддерживаемые выбранным программным обеспечением |
| Позиционирование | Наведение по красной точке; автофокус (опция) |
| Вентиляция и вытяжка | Требуется пневматическая поддержка и внешняя вытяжка дыма |
| Электроснабжение | Настроены с учетом конечного напряжения и подтвержденных опций оборудования |
Ориентировочная толщина резки
| Материал | 80W | 100W | 130W | 150W | 200 Вт | 300W |
| Акрил | 10 мм | 13 мм | 17 мм | 20 мм | 24 мм | 30 мм |
| Бальзовая древесина | 8 мм | 8-10 мм | 10-13 мм | 15 мм | 18 мм | 22 мм |
| Твердая древесина | 3-4 мм | 4-5 мм | 5-7 мм | 8-10 мм | 10-13 мм | 10-15 мм |
| Полый картон | 10 мм | 12 мм | 14 мм | 16 мм | 18 мм | 20 мм |
| Плотный картон | 2 мм | 2,3 мм | 2,6 мм | 3 мм | 3,5 мм | 4 мм |
| Натуральная кожа | 2,5 мм | 3 мм | 3-4 мм | 5 мм | 5,5 мм | 6 мм |
| Синтетическая кожа, безопасная при использовании лазера (не содержит ПВХ) | 3-4 мм | 4-5 мм | 5 мм | 5-7 мм | 8 мм | 10 мм |
| Ткань | 3-4 мм | 5 мм | 5 мм | 5 мм | 5 мм | 5 мм |
| Резиновый лист | 0,8 мм | 3 мм | 4 мм | 4-5 мм | 5-6 мм | 6-7 мм |
| Смола | 1 мм | 1,5 мм | 2 мм | 2,5 мм | 3 мм | 3,5 мм |
| МДФ | 4 мм | 5-6 мм | 6,5-7 мм | 8-10 мм | 10-11,5 мм | 12-13 мм |
Только для справки: Фактическая производительность резки зависит от заявленной мощности трубы, состава материала, плотности, влажности, фокусировки, оптики, подачи воздуха, скорости и требуемого качества кромок. Перед запуском в серийное производство необходимо провести испытания материала заказчика.
Совместимые материалы
К типичным материалам относятся дерево, фанера, МДФ, акрил, бумага, картон, текстиль, натуральная кожа, искусственная кожа без содержания ПВХ, отдельные виды пенопласта и резина, пригодная для лазерной обработки. Гранит, камень с покрытием и керамика могут подвергаться гравировке после проведения пробной обработки. Ни в коем случае не обрабатывайте ПВХ, винил или неизвестные галогенизированные материалы, так как при этом могут образовываться опасные и коррозионные пары.
Отрасли и области применения
К числу типичных областей применения относятся вывески и дисплеи, изготовление изделий из акрила, прототипы упаковки, поделки из бумаги, выкройки одежды, раскрой текстиля, изделия из кожи, архитектурные макеты, учебные материалы, сувениры, а также производство на заказ в мастерских.

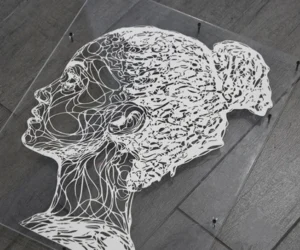

Гравировка по акрилу
Резка бумаги
Гравировка по дереву
Резка акрила
Гравировка печатей
Резка древесины
Ножевая и сотовая рабочие платформы
Используйте платформу с ножевым лезвием для жестких листов, а сотовую платформу — для бумаги, ткани, кожи и других гибких материалов, которым требуется непрерывная опора.
Система цифрового управления Ruida
Рабочий процесс управления Ruida поддерживает стандартные векторные и растровые графические файлы, настройки мощности и скорости на уровне слоев, позиционирование заданий и автономную обработку. Программа RDWorks поставляется для поддерживаемых конфигураций Windows; программу LightBurn можно использовать, если установленный контроллер Ruida входит в список поддерживаемых устройств LightBurn.
Панель управления Ruida RD6445
Панель серии RD6445 обеспечивает выбор задания непосредственно на станке, управление точкой отсчета, регулировку скорости и мощности, кадрирование и мониторинг состояния. Уточните точную версию контроллера и пакет программного обеспечения в коммерческом предложении.
Головка для CO₂-лазерной резки и гравировки
Предназначен для резки и гравировки разрешенных неметаллических материалов, таких как дерево, акрил, бумага, текстиль и кожа без содержания ПВХ.
Стеклянные CO₂-лазерные трубки с водяным охлаждением
Стеклянные трубки для CO₂-лазеров подбираются с учетом конкретной области применения и выбранного охладителя. Марка трубок, номинальная мощность, количество, условия гарантии и требования к охлаждению указываются в окончательном коммерческом предложении.
Дополнительные принадлежности для различных заготовок
Дополнительный рабочий стол с моторизованной осью Z обеспечивает достаточное пространство для обработки высоких деталей и поворотных приспособлений. Уточните необходимый ход с учетом максимальной высоты заготовки и диаметра приспособления.
- Рабочий стол с моторизованным подъёмом и опусканием для обработки более толстых деталей и обеспечения пространства для вращения.
- Позиционирование по красной точке и опциональный автофокус для более быстрой настройки и регулировки высоты фокусировки.
- Роликовое поворотное приспособление для бутылок, стаканов и других цилиндрических деталей; следует использовать с достаточным зазором по оси Z.
- Чак с вращающимся зажимным устройством для цилиндрических деталей с опорой, таких как деревянные трубки и круглые детали.
Часто задаваемые вопросы
Какие материалы может обрабатывать станок для гравировки/резки CO2-лазером?
Данный станок обрабатывает множество разрешенных неметаллических материалов, в том числе дерево, фанеру, МДФ, акрил, бумагу, картон, текстиль, натуральную кожу, искусственную кожу без содержания ПВХ, а также отдельные виды пенопластов и резины, безопасные для лазерной обработки. Перед резкой необходимо убедиться в составе материала; не допускается обработка ПВХ, винила или неизвестных галогенизированных материалов.
Может ли CO2-лазер резать или гравировать металл?
Стандартная конфигурация с использованием стеклянной трубки и CO₂ предназначена для неметаллических материалов и не позволяет резать голый листовой металл. При правильном подборе технологического процесса она позволяет наносить маркировку на некоторые поверхности с покрытием или анодированные поверхности. Для резки тонкого металла требуется специальная конфигурация, предназначенная для работы как с металлами, так и с неметаллами, с соответствующей оптикой, системой подачи газа и системами безопасности, которые необходимо заказывать отдельно.
Почему лазерная трубка не излучает свет или теряет мощность?
Если трубка не запускается или мощность снижается, остановите работу и проверьте сигнализацию контроллера, систему аварийной остановки, крышку или предохранительные блокировки, состояние охладителя, расход охлаждающей жидкости, загрязнение оптики, фокусировку и наработку трубки.
Не открывайте отсеки высокого напряжения и не обходите систему защиты от отсутствия подачи воды. Блоки питания CO₂-лазеров могут сохранять опасное напряжение. Если обычные внешние проверки не помогли устранить неисправность, выключите и изолируйте оборудование, а затем обратитесь к квалифицированному сервисному персоналу.
Какое обслуживание требуется чиллеру и системе водяного охлаждения?
Используйте охлаждающую жидкость, рекомендованную для выбранной лазерной трубки и охладителя, следите за чистотой воды, проверяйте состояние шлангов и расход жидкости, а также очищайте фильтр охладителя и поверхности теплообмена. Заменяйте охлаждающую жидкость с периодичностью, указанной в руководстве по эксплуатации охладителя, с учетом местных условий эксплуатации.
Установите охладитель с обеспечением достаточного пространства для вентиляции и контролируйте температуру на входе и выходе в процессе производства. Ни в коем случае не включайте лазер, если сработала сигнализация, связанная с расходом, температурой или защитой системы водяного охлаждения.
В чем разница между CO2 и волоконными лазерами?
CO₂-лазеры обычно используются для обработки дерева, акрила, бумаги, текстиля, кожи и других органических или неметаллических материалов. Для маркировки и резки металлов, как правило, предпочтительны волоконные лазеры. Выбор подходящего источника зависит от материала, толщины, требуемого технологического процесса и производительности.
Какие размеры рабочей зоны являются общепринятыми?
Станок VankCut-1610 имеет рабочую зону размером 1600 × 1000 мм. Если требуются листы других размеров или другие габариты станка, мы можем предоставить коммерческое предложение по другим форматам модели VankCut, включая 1300 × 900 мм и 1300 × 2500 мм.
