Применение волоконного лазерного маркера в защитном корпусе
- Электроника и компоненты: серийные номера, коды Data Matrix и логотипы на сертифицированных металлических корпусах, разъемах и деталях с покрытием после испытаний на контрастность и термостойкость.
- Детали для ювелирных изделий и часов: точная маркировка поверхности, нанесение текстуры и гравировка с регулируемой глубиной на разрешенных драгоценных металлах; для обработки внутренней поверхности кольца требуется соответствующее ротационное приспособление и утверждение образца.
- Прослеживаемость медицинских изделий: идентификаторы на инструментах и компонентах из нержавеющей стали в случаях, когда заказчик проводит проверку влияния материалов, очистки, коррозионной стойкости и соответствия нормативным требованиям.
- Промышленные металлические детали: постоянные идентификационные номера, шкалы, логотипы и коды отслеживания на табличках из стали, нержавеющей стали, алюминия, латуни, меди и с покрытием.
- Поставки для автомобильной и аэрокосмической промышленности: коды деталей и маркировки для отслеживания на сертифицированных сплавах; детали, критичные с точки зрения безопасности, требуют утверждения технологического процесса заказчиком и соответствующей документации.
- Товары широкого потребления и рекламная продукция: логотипы и индивидуальная персонализация на металлических инструментах, фурнитуре, сувенирах, посуде для напитков и аксессуарах с разрешённым покрытием.
Для проведения испытания по маркировке необходимо предоставить точные данные о сплаве или марке полимера, покрытии, геометрии детали, графическом изображении, требуемом контрасте или глубине, а также целевом показателе производительности. Утвержденный образец определяет источник излучения, линзу, параметры, зажимное устройство, метод извлечения и критерии приемки.

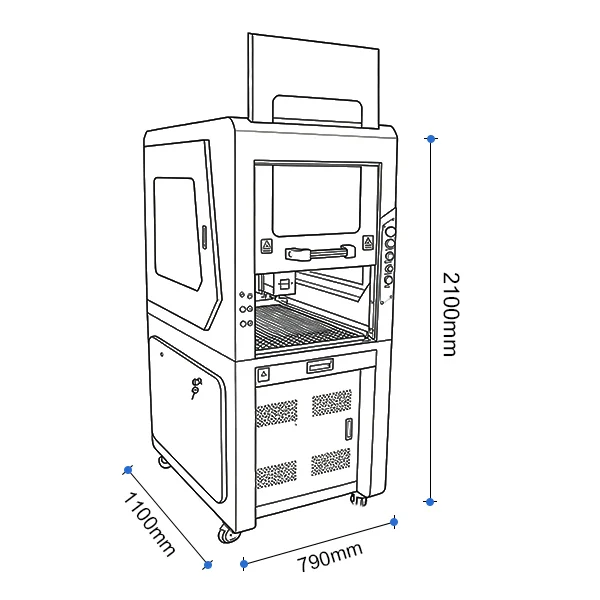

Комплектация закрытой маркировочной станции
Технические характеристики
| Модель | VankMark-E — закрытая рабочая станция для лазерной маркировки с использованием оптоволоконного лазера |
| Лазерная обработка | Маркировка с помощью гальванометрического сканера и гравировка с регулируемой глубиной; возможность резки не предусмотрена |
| Номинальная длина волны | Импульсный волоконный лазер с длиной волны 1064 нм |
| Варианты номинальной мощности | 30 / 50 / 60 / 70 / 100 Вт, как указано в предложении |
| Исходная архитектура | Источник с модуляцией добротности (Q-switched) или MOPA выбирается в зависимости от требуемых характеристик импульса, материала и результата маркировки |
| Частота пульса | Точный диапазон зависит от указанной модели источника и должен соответствовать данным, приведенным в его техническом паспорте |
| Ширина импульса | Фиксированная или регулируемая в зависимости от модели источника; диапазон MOPA указан в коммерческом предложении |
| Параметры поля маркировки | 75 × 75 / 110 × 110 / 150 × 150 / 175 × 175 / 200 × 200 / 300 × 300 мм, с учетом зазора для объектива и корпуса |
| Полевой объектив | Объектив F-theta, подобранный с учетом размера поля, требований к пятну и рабочего расстояния |
| Корпус | Полностью закрытая рабочая станция с смотровым окном, рассчитанным на работу с определенной длиной волны, и специально сконфигурированной дверцей доступа |
| Классификация по уровню лазерной безопасности | Определено исключительно для протестированного готового изделия и рынка сбыта; встроенный источник может излучать излучение класса 4 в процессе эксплуатации |
| Системы обеспечения безопасности | В окончательной версии документации по безопасности подтверждены требования к блокировке дверей, аварийной остановке, контролю с помощью ключа, индикации выбросов и обеспечению доступа для технического обслуживания |
| Сканирующая головка | Двухосный гальванометр и корректирующий файл, подобранные с учетом выбранной линзы и рабочего поля |
| Скорость производства | Определяется на основе выборочной проверки по графическому изображению, плотности наполнения, материалу, контрасту, глубине и предельной температуре; скорость перемещения сканера не является гарантией продолжительности цикла |
| Оценка качества | Ширина линии, размер символа, искажение поля и повторяемость проверены на утвержденном образце и в приспособлении |
| Охлаждение | Воздушное охлаждение, если только конкретный источник или конфигурация корпуса не предусматривают иной способ |
| Контроллер | Плата управления, совместимая с JCZ/EZCAD2, или другой указанный в предложении контроллер; точная модель и версия прошивки подтверждены |
| Программное обеспечение | Рабочий процесс EZCAD2; LightBurn Pro — только в том случае, если поставляемая плата, драйвер и текущая версия программного обеспечения поддерживаются |
| Рабочий процесс с файлами | Импорт векторных, растровых и текстовых данных, серийных номеров, штрих-кодов и кодов Data Matrix осуществляется при условии наличия поставляемого программного обеспечения и прохождения тестирования файлов заказчика |
| Ротационные устройства и приспособления | Дополнительные кольцевые, цилиндрические или плоские зажимные приспособления, подбираемые с учетом диаметра детали, её веса, зазора и требований к позиционированию |
| Вытяжка дыма | Локальная вытяжка или фильтрация, рассчитанная с учётом типа обрабатываемого материала, покрытия и производственной нагрузки |
| Электротехническое обслуживание | Перед отправкой подтверждены напряжение, частота, подключенная нагрузка, вилка, заземление и соответствие местным нормам |
| Операционная среда | Предельные значения температуры, влажности, запыленности и образования конденсата указаны в руководствах по эксплуатации соответствующих источников, контроллеров и рабочих станций |
| Принятие | Окончательная конфигурация утверждена с учетом требований заказчика в отношении материалов, макетов, качества маркировки, времени цикла, безопасности и документации |
Настройка начинается с определения требований к маркировке. Укажите точные характеристики материала и покрытия, размеры детали, графический макет, размер области нанесения, требуемый уровень контрастности или глубину гравировки, время цикла, требования к зажимным приспособлениям, а также требования к безопасности, действующие на целевом рынке. В коммерческом предложении будут указаны исходная модель, линза, контроллер, корпус, система вытяжки и образец для приемки.

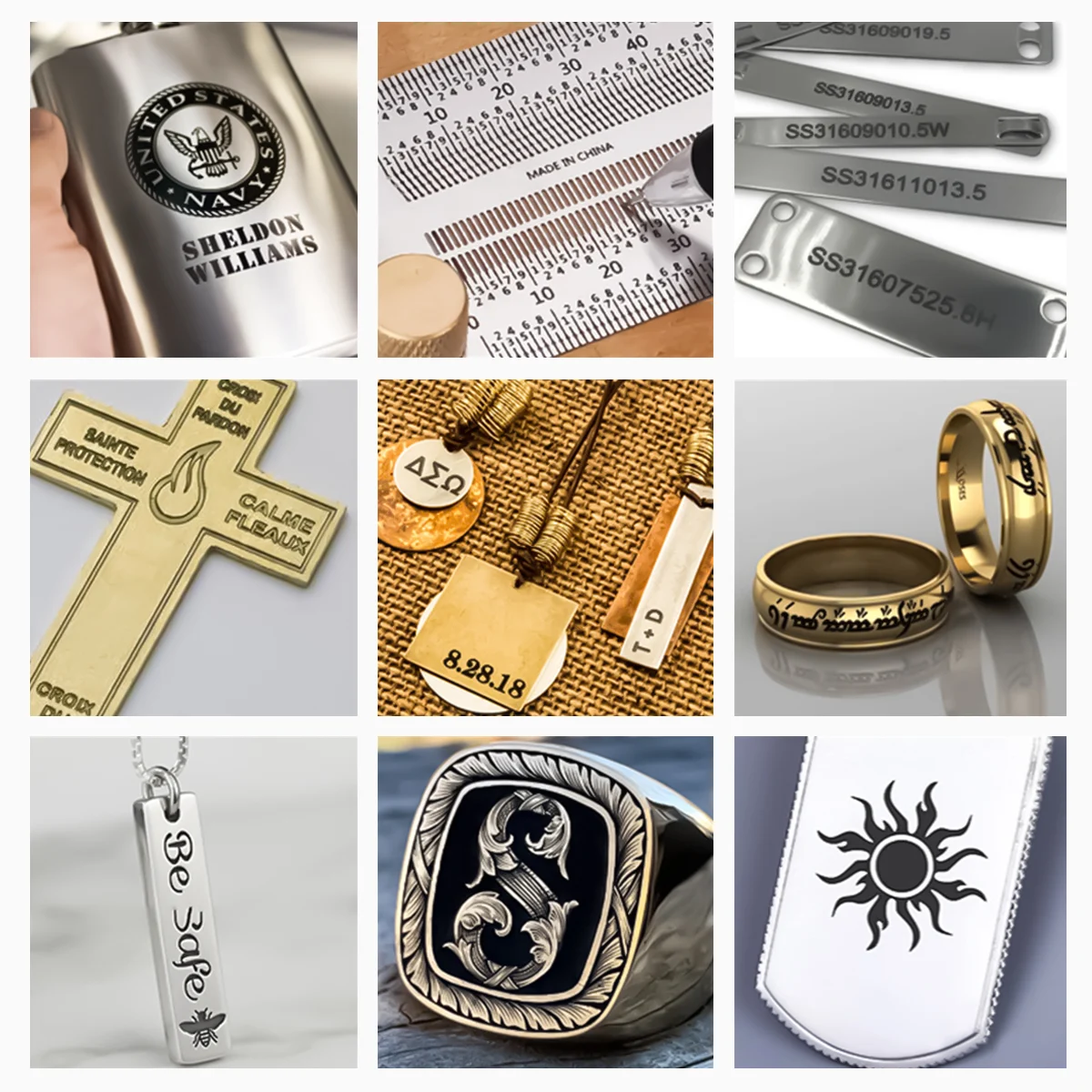

Образцы маркировки и проверка материалов
Материалы кандидатов
Волоконный источник с длиной волны 1064 нм в первую очередь подходит для обработки стали, нержавеющей стали, алюминия, латуни, меди, титана, драгоценных металлов, карбидов, а также многих металлических деталей с покрытием или анодированных. При тестировании некоторые инженерные полимеры и покрытия могут демонстрировать контраст. Стекло, прозрачный акрил, кожа, бумага, камень, керамические изделия и композитные материалы неизвестного состава не входят в общий перечень областей применения волоконных лазеров и могут потребовать использования УФ- или CO₂-источника. Ознакомьтесь с паспортом безопасности (SDS) и проведите испытание репрезентативного образца перед утверждением.
Области применения
К числу типичных пользователей относятся производители электроники, автокомпонентов, прецизионных инструментов, бытовой техники, ювелирных изделий, очков, часов, металлоизделий, идентификационных табличек и товаров широкого потребления. Галерея образцов демонстрирует лишь возможные варианты внешнего вида; возможность воспроизведения каждого конкретного результата зависит от источника материала, покрытия, параметров и последующей обработки.
Основные компоненты системы
Управление через JCZ / EZCAD2
Рабочую станцию можно настроить с использованием платы управления JCZ и программного обеспечения EZCAD2 для вывода текста, последовательных данных, штрих-кодов, кодов Data Matrix, векторной графики и растровых изображений. Модель контроллера, прошивка, файл коррекции, исходный протокол и поддерживаемые форматы импорта поставляются в составе утвержденной конфигурации оборудования.
LightBurn Pro можно использовать только в том случае, если в его текущем списке совместимости указаны поставляемая плата и драйвер. Необходимо сохранить настройки, специфичные для данного оборудования, а также данные по коррекции линз; кроме того, операторы должны пройти обучение по настройке фокуса, креплениям, предельным значениям параметров, извлечению заготовок и безопасной работе с блокировкой.
Настроенный волоконный источник 1064 нм
Варианты источников излучения от компаний Raycus, MAX, IPG или JPT можно оценивать по модели, номинальной мощности, диапазону частоты импульсов и характеристикам ширины импульса. Более высокая мощность не всегда приводит к улучшению качества каждой маркировки; размер пятна, характеристики импульса, теплоотдача, поле линзы и стратегия сканирования выбираются на основе утвержденного образца.
Плата управления гальваносканером JCZ
Представленная на рисунке плата JCZ обеспечивает соединение источника, гальванометра и входов/выходов с программным обеспечением для маркировки. Точная версия платы, протокол источника, прошивка, драйвер и входы/выходы блокировки корпуса должны соответствовать поставленной электрической схеме; программное управление не заменяет аппаратные схемы безопасности.

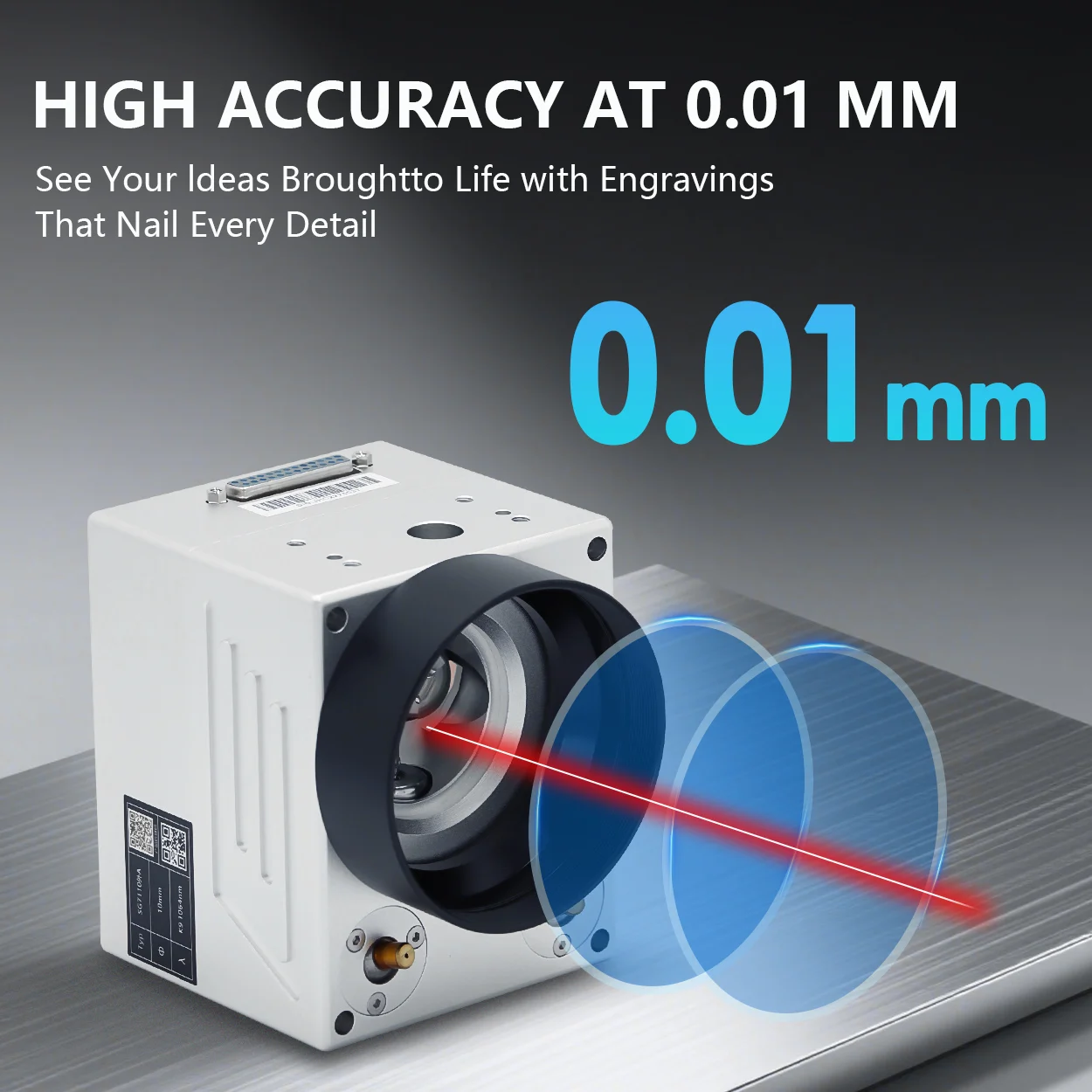

Гальванометрический сканер
Двухосный гальванометр обеспечивает перемещение сканирующих зеркал по калиброванному полю. Указанные значения скорости перемещения не соответствуют скорости маркировки в производственных условиях; выбранная сканирующая головка, линза, корректирующий файл и графический макет проверяются в комплексе. Автофокусировка и 3D-сканирование являются отдельными техническими опциями, а не стандартными функциями.
Поворотное приспособление для ювелирных колец
Компактное ротационное приспособление позволяет наносить маркировку как с внутренней, так и с внешней стороны колец, браслетов и других небольших деталей круглой формы. Диапазон зажима, соосность, шаг регулировки, фокальный зазор и зазор между корпусом и дверцей подтверждены для детали заказчика.
Приспособления для плоских листов и мелких деталей
Зажим для плоских деталей позволяет фиксировать тонкий лист из драгоценного металла, бирки и мелкие заготовки. Материал губок, рабочий зазор, толщина детали, плоскостность, повторяемость и защита от косметических повреждений подбираются с учетом конкретных условий применения.
Цилиндрическое поворотное приспособление
Поворотный патрон или роликовый поворотный механизм позволяет позиционировать совместимые цилиндрические металлические изделия для нанесения окружной маркировки. Проверяются диаметр детали, длина, вес, конусность, качество поверхности, положение фокуса и зазор в корпусе; для прозрачного стекла, как правило, требуется другой лазерный процесс.
Как получить предложение с согласованной комплектацией
- Точный состав материала и покрытия: марка сплава или полимера, вид поверхности, цвет, паспорт безопасности (SDS), а также любые виды пассивации, гальванического покрытия или анодирования.
- Геометрия и размеры детали: максимальные размеры, место нанесения маркировки, доступное фокальное расстояние, а также необходимость использования плоских или цилиндрических зажимных приспособлений.
- Требуемый результат: графика, качество кода, контраст, текстура или контролируемая глубина, минимальный размер символа и ограничения по внешнему виду.
- План производства: количество деталей за смену, способ загрузки, источник сериализации, метод контроля и допустимое время цикла.
- Зажимные устройства и автоматизация: ротационный тип, количество гнезд, необходимость переналадки, интеграция штрих-кодов или внешние входы/выходы.
- Требования к установке: страна назначения, электросеть, система вытяжки, класс безопасности, документация и язык оператора.
В предложении должны быть указаны: конкретный источник, контроллер, полевая линза, корпус и средства обеспечения безопасности, крепеж, система вытяжки, программное обеспечение, вспомогательное оборудование, критерии приемки образцов, документация, гарантия и объем поставки.
Вопросы о волоконном лазерном маркере в защитном корпусе
Какие материалы может маркировать машина для маркировки волоконным лазером?
Они в основном применяются для обработки стали, нержавеющей стали, алюминия, латуни, меди, титана, драгоценных металлов, карбида и многих металлов с покрытием. Некоторые инженерные полимеры хорошо поддаются маркировке, в то время как другие плавятся, плохо окрашиваются или выделяют опасные пары. Уточните точный сорт материала и паспорт безопасности (SDS) с помощью испытания образца; для кожи, тканей, стекла и прозрачного акрила обычно требуется другой метод лазерной обработки.
Какие варианты мощности лазера доступны?
Обычно указываются следующие значения мощности: 30, 50, 60, 70 и 100 Вт. Точная модель источника имеет такое же значение, как и номинальная мощность: источники с модуляцией добротности (Q-switched) и источники MOPA отличаются по частоте и характеристикам ширины импульса. Выбор мощности, линзы и диапазона импульсов следует осуществлять исходя из требуемых значений контрастности, глубины, поля и времени цикла.
Как глубоко может гравировать металл волоконный лазерный маркировочный станок?
Универсального значения глубины не существует. Важную роль играют такие факторы, как сплав, исходная архитектура, номинальная мощность, линза, размер пятна, количество проходов, стратегия штриховки, предельное значение температуры и время цикла. Глубина гравировки с контролируемой глубиной должна измеряться на образце заказчика и документироваться отдельно от маркировки поверхности.
В чем разница между волоконной лазерной маркировкой и лазерной маркировкой CO2?
Волоконный лазер с длиной волны 1064 нм обеспечивает эффективную взаимодействие со многими металлами и отдельными видами пластмасс, что делает его популярным выбором для нанесения долговечной маркировки на детали и гравировки по металлу. CO₂-лазер с длиной волны 10,6 мкм, как правило, лучше подходит для обработки многих органических материалов, дерева, бумаги, кожи и акрила. УФ-лазеры могут быть предпочтительны для тонкой маркировки с низким выделением тепла на чувствительных полимерах и электронных компонентах.
Как чистить и ухаживать за линзами и зеркалами?
Отключите питание, изолируйте оборудование и следуйте прилагаемой инструкции по техническому обслуживанию. Содержите в чистоте окно, рассчитанное на работу с данной длиной волны, рабочую зону и тракт вытяжки. Не прикасайтесь к полевой линзе; при обнаружении загрязнений во время осмотра используйте только специальные салфетки для линз и жидкость для очистки оптики. Обслуживание блокировок, фильтров и внутренних оптических элементов должно осуществляться квалифицированным персоналом.
Какие форматы файлов и программное обеспечение поддерживаются?
EZCAD2 обычно импортирует векторные, растровые и шрифтовые форматы, а также поддерживает последовательные данные, даты, штрих-коды и 2D-коды. Точный список поддерживаемых форматов зависит от поставляемой версии. LightBurn Pro является дополнительным компонентом, доступным только при наличии поддерживаемого контроллера JCZ или другого совместимого гальванометрического контроллера, драйвера и действующей лицензии; перед покупкой убедитесь в наличии соответствующей платы в комплекте.
Как долго работает лазерный источник и какова гарантия?
Срок службы не является гарантированным фиксированным количеством часов. Он зависит от конкретной модели источника питания, режима работы, температуры, степени загрязнения, качества электроэнергии и технического обслуживания. В коммерческом предложении должны быть указаны условия гарантии на источник питания и рабочую станцию, исключения из гарантии, условия поставки запасных частей, а также порядок обслуживания источника питания или платы управления.
В чем преимущества волоконно-лазерной маркировки по сравнению с традиционными методами (например, струйной или гравировкой)?
Маркировка на волокнах осуществляется бесконтактным способом, поддерживает программируемые переменные данные и позволяет создавать стойкие коды без использования расходных чернил. Она позволяет снизить износ инструментов и сократить объем планового технического обслуживания системы подачи чернил, однако по-прежнему требует обеспечения безопасной вытяжки, использования правильных зажимных приспособлений, чистоты оптики, проверенных параметров и контроля качества. Струйная печать по-прежнему остается актуальной в тех случаях, когда требуется быстрая нетермическая маркировка или маркировка очень крупных движущихся изделий.
