Лазерный CO₂-станок 1490 для крупноформатных неметаллических листов
VankCut-1490 — это широкоформатный CO₂-лазерный станок для гравировки и резки с рабочей зоной размером 1400 × 900 мм. Она предназначена для обработки акрила, дерева, фанеры, МДФ, бумаги, текстиля, пригодного для лазерной обработки, натуральной кожи и других документально подтвержденных неметаллических материалов, используемых в производстве вывесок, дисплеев, упаковки, моделей и изделий на заказ.
- Варианты источников CO₂ с герметичным стеклянным корпусом номинальной мощностью 80, 100, 130 или 150 Вт
- Номинальная площадь обработки 1400 × 900 мм
- Рабочий стол со структурой «соты» или с ножевым лезвием, подобранный с учетом особенностей материала
- DSP-контроллер Ruida серии RDC6445 или подтвержденный аналог
- Дополнительный моторизованный Z-стол, фокусный датчик, лазерный указатель и поворотное крепление
- В коммерческом предложении подтверждены: аварийная остановка, цепь блокировки крышки, система вытяжки и система противопожарного управления
- Рабочий процесс, совместимый с RDWorks; поддержка LightBurn Pro зависит от подтвержденного контроллера и версии прошивки
- Поставляемое программное обеспечение работает на указанной конфигурации Windows; текущая версия LightBurn Pro поддерживает Windows, macOS и Linux
Варианты лазерной трубки 80-150 Вт
Выберите номинальную мощность 80, 100, 130 или 150 Вт в зависимости от материала, толщины, требований к кромке и производительности. Для запросов на более высокую мощность требуется отдельно разработанный комплект, включающий шасси, оптический тракт, блок питания, систему охлаждения и вытяжную систему.

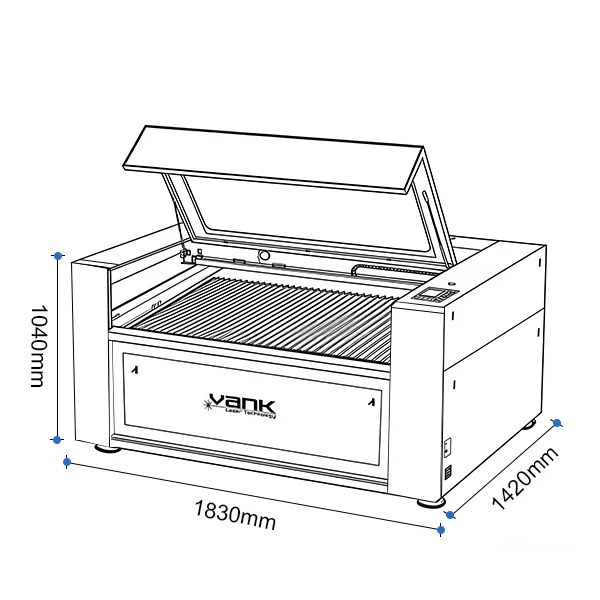

Рабочая зона 1400 × 900 мм
Рабочая площадка номинальным размером 1400 × 900 мм позволяет обрабатывать вывески, панели, упаковочные листы и детали, уложенные в штабеле. Перед оформлением заказа уточните допустимый рабочий ход, доступ к листам и требования к проходной способности.
Движение ремня и линейного направляющего механизма
Портальный станок XY оснащён ременным приводом и линейными направляющими, предназначенными для крупноформатной резки и гравировки неметаллических материалов. Размеры рельсов, тип двигателя, ускорение и критерии приемки подтверждены для заказанной конфигурации.
Водяное охлаждение, подобранное под лазерную трубку
Активный чиллер, подобранный с учетом выбранной трубы и условий эксплуатации на объекте, обеспечивает регулирование температуры и расхода хладагента. Окончательная модель чиллера, технические характеристики хладагента и интерфейс сигнализации указаны в коммерческом предложении.
Проверенные режимы гравировки и резки
Мощность, скорость, фокусировка, пневматическая поддержка и вытяжка настраиваются с учетом конкретного материала. Качество обработанных кромок, детализация и производительность подтверждаются с помощью файлов и образцов, предоставленных заказчиком, а не на основе универсальных заявлений о скорости или точности.
Планировка, ориентированная на производство
Закрытый корпус, дверцы доступа и рабочий стол обеспечивают возможность загрузки листов и проведения планового технического обслуживания. Перед отгрузкой необходимо уточнить габариты станка, его вес, просвет дверного проема, маршрут вывоза отходов, параметры электропитания и окончательное место установки.
Технические характеристики VankCut-1490
| Технические характеристики | Базовая конфигурация VankCut-1490 |
|---|---|
| Модель | VankCut-1490 |
| Номинальная площадь обработки | 1400 × 900 мм |
| Тип лазера | CO₂ с герметичным стеклом, 10,6 мкм |
| Варианты номинальной мощности | 80 / 100 / 130 / 150 Вт; более высокая мощность возможна только по отдельному техническому предложению |
| Контроллер | Цифровой сигнальный процессор (DSP) серии Ruida RDC6445 или подтвержденный аналог |
| Предоставленный рабочий процесс | Программное обеспечение для Windows, совместимое с RDWorks |
| Необязательный рабочий процесс | LightBurn Pro — только с подтвержденным совместимым контроллером и прошивкой |
| Перемещение по осям X и Y | Портал с ременным приводом и линейными направляющими; тип двигателя и ускорение подтверждаются в заказе |
| Скорость обработки | В зависимости от материала, толщины, мощности, оптики и требуемого качества |
| Позиционирование и повторяемость | Характеристики оси и метод приемочной проверки подтверждены в утвержденном заказе; это не допуски на готовую деталь |
| Рабочий стол | В зависимости от области применения выбирается сотовая или ножевая опора |
| Параметры Z и фокусировки | Доступны моторизованный Z-стол, фокусный датчик и лазерный указатель с красной точкой |
| Варианты поворота | Крепление на роликах или в патроне в зависимости от диаметра, длины, веса и зазора по оси Z |
| Пневматическая поддержка | Подача воздуха, соответствующая требованиям конкретного применения; технические характеристики компрессора и системы фильтрации подтверждены |
| Извлечение | Внешняя вытяжная система и система фильтрации, размеры которых рассчитаны с учетом особенностей материала и местных норм |
| Охлаждение | Активный водяной охладитель, подобранный с учетом трубки, условий окружающей среды и режима работы |
| Передача файлов | USB/флешка; наличие интерфейса Ethernet зависит от модели контроллера |
| Электрооборудование и окружающая среда | Перед началом производства подтверждены напряжение и частота в месте установки, предельные значения для сухих, неконденсирующих условий в цехе, а также заземление |
| Безопасность | Источник излучения класса 4 внутри шкафа; подтверждено наличие схемы блокировки крышки, аварийной остановки, смотрового окна, а также средств управления вытяжкой и противопожарной системой в месте назначения |
Руководство по квалификации материалов и технологических процессов
| Материал или процесс | Руководство по проверке |
| Акрил (ПММА) | Раскрой и гравировка литых или экструдированных листов после проверки толщины, качества поверхности и испытания на воспламеняемость. |
| Древесина, фанера и МДФ | При резке или гравировке сертифицированной древесины такие факторы, как плотность, влажность, содержание клея и смолы, влияют на характер дыма, степень обугливания и достижимую глубину резания. |
| Бумага и картон | Резка или маркировка при малой мощности лазера с постоянным пожарным контролем и эффективной вытяжкой. |
| Текстиль, разрешенный для лазерной обработки | Раскрой выбранных натуральных или синтетических тканей следует производить только после проверки состава волокон, покрытия и огнезащитных свойств. |
| Натуральная кожа | После проведения испытаний на запах, дым и состояние кромок приступайте к гравировке или резке сертифицированного материала, не содержащего хрома(VI). |
| Резина для штампов, разрешенная для лазерной обработки | Используйте только материалы, специально предназначенные для лазерной обработки и имеющие соответствующую систему вытяжки. |
| Стекло, камень и керамика с покрытием | Только поверхностная гравировка или удаление покрытия; проверьте контраст, риск разрушения и надежность фиксации детали. |
| Металл с покрытием или анодированный металл | После испытаний возможно удаление покрытия или появление следов на поверхности; резка по голому металлу не поддерживается. |
| Запрещенные материалы | ПВХ, винил, ПВБ, ПТФЭ, галогенизированные материалы, эпоксидная смола, фенольная смола, углеродное волокно, кожа, содержащая хром(VI), а также неустановленные пластики или композитные материалы. |
| Приемка по толщине и качеству | Утвердите образцы заказчика с заказанной лазерной трубкой, оптикой, подачей воздуха и вытяжкой согласно целевому качеству производства. |
*Окончательные настройки, пределы толщины, качество обработки и производительность требуют проведения испытаний образцов с использованием заказанной лазерной трубки, оптики, системы воздушной поддержки и системы вытяжки.
Проверенные материалы
К типичным материалам относятся литой или экструдированный акрил, дерево, фанера, МДФ, бумага, картон, резина для штампов, пригодная для лазерной обработки, отдельные виды текстиля и натуральная кожа с соответствующим сертификатом. На стекле, камне и керамике с покрытием возможна поверхностная гравировка. Ни в коем случае не обрабатывайте ПВХ, винил, ПВБ, ПТФЭ, галогенизированные материалы, эпоксидную смолу, фенольную смолу, углеродное волокно, кожу, содержащую хром(VI), а также неустановленные пластики и композитные материалы.
Типичные отрасли
К числу типичных областей применения относятся вывески и дисплеи, прототипы упаковки, бумажные изделия, архитектурные макеты, изделия из дерева и акрила на заказ, текстильные выкройки, сертифицированные изделия из кожи, образовательные программы и производство по заказу. Каждый новый материал необходимо проверять на основании его паспорта безопасности (SDS) и оценивать с точки зрения выделения паров, горючести и качества готового изделия.
Гравировка по акрилу
Резка бумаги
Гравировка по дереву
Резка акрила
Гравировка на резине для штампов, безопасная для лазера
Резка древесины
СОТОВЫЙ ИЛИ НОЖЕВОЙ РАБОЧИЙ СТОЛ
Выберите опорную поверхность с учетом материала, размера детали и требуемого воздушного потока
Рабочий процесс с файлами, управляемый RDWorks
Предусмотренный в системе рабочий процесс для Windows позволяет импортировать стандартные векторные и растровые файлы для верстки, назначения слоев и настройки параметров обработки перед передачей данных на контроллер DSP. Перед запуском в производство необходимо очистить исходные графические файлы и проверить размеры, масштаб, компенсацию пропила и порядок резки.

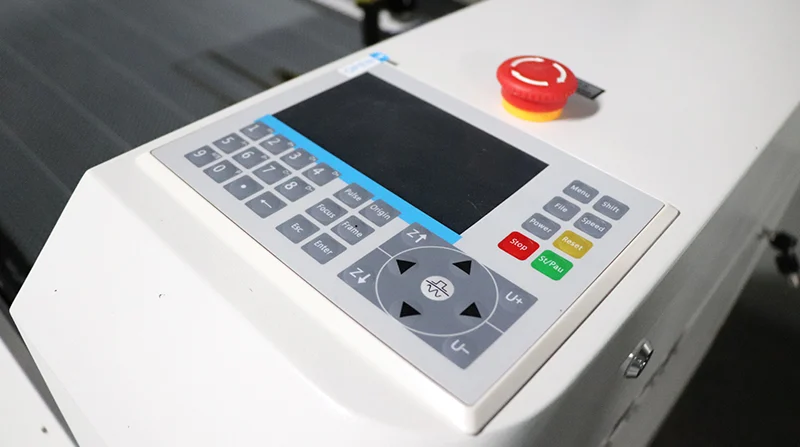

DSP-контроллер Ruida серии RDC6445
Панель управления Ruida серии RDC6445 поддерживает локальный выбор заданий, настройку параметров слоев, кадрирование и проверку состояния. Программа LightBurn Pro поддерживается только в том случае, если модель поставляемого контроллера и версия его прошивки указаны в актуальном списке совместимости LightBurn.

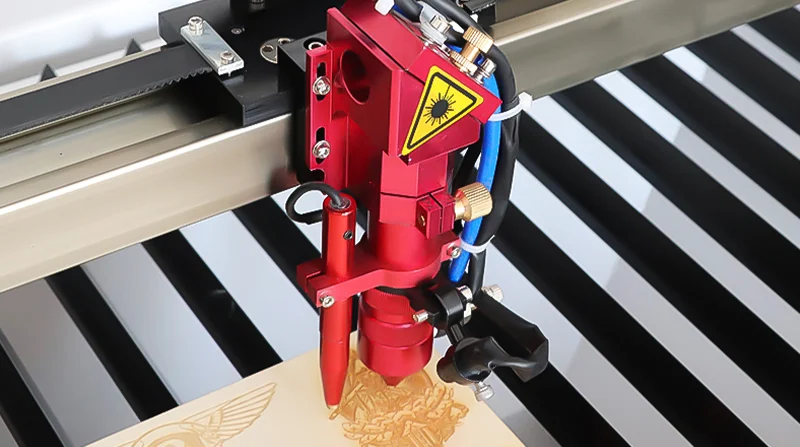

Головка для CO₂-лазерной резки и гравировки
Головка объединяет в себе фокусирующую оптику, сопло и систему воздушной поддержки для обработки определенных неметаллических материалов. Фокусное расстояние линзы, сопло, метод фокусировки и подача воздуха подбираются с учетом конкретного технологического процесса; резка голого металла не поддерживается.
Герметичная стеклянная трубка CO2-лазера
Источник с герметичным стеклянным корпусом и длиной волны 10,6 мкм выбран в указанном номинальном диапазоне мощности 80–150 Вт. Марка, номинальная выходная мощность, источник питания, система охлаждения, гарантия и приемочные испытания подтверждаются в договоре купли-продажи.
Какие варианты следует подобрать для моих товаров?
Варианты выбираются с учетом размеров самой крупной детали заказчика, диапазона толщины, материала опоры, диаметра цилиндра и требуемого технологического процесса. После установки выбранного варианта необходимо убедиться в наличии достаточного зазора по оси Z и места для закрепления детали.
- Моторизованный рабочий стол с Z-осью для обработки более толстых деталей и обеспечения зазора для поворотного зажимного устройства.
- Указатель в виде красной точки и датчик фокусировки, облегчающие позиционирование и обеспечение повторяемости настроек; окончательная фокусировка по-прежнему зависит от выбранного объектива и материала.
- Ротационный роликовый конвейер для транспортировки подходящих цилиндрических изделий, таких как сертифицированная стеклянная посуда и бутылки, при условии прохождения испытаний на диаметр, вес и состояние поверхности.
- Поворотный патрон для обработки круглых деталей, требующих надёжного зажима; необходимо уточнить диапазон зажима, длину, вес и зазор по оси Z.
Частые вопросы
Какие материалы может обрабатывать станок для гравировки/резки CO2-лазером?
Устройство может обрабатывать подходящие материалы: акрил, дерево, фанеру, МДФ, бумагу, картон, безопасную для лазерной обработки резину для штампов, отдельные виды текстиля и сертифицированную натуральную кожу. Пригодность материалов зависит от их состава, толщины, добавок, выделяемых паров и пожаробезопасности, поэтому необходимо ознакомиться с паспортом безопасности (SDS) и провести испытание образца. Запрещено использовать ПВХ, винил, ПВБ, ПТФЭ, галогенизированные материалы, эпоксидную смолу, фенольную смолу, углеродное волокно, а также неидентифицированные полимеры или композитные материалы.
Может ли CO2-лазер резать или гравировать металл?
Данная конфигурация 1490 предназначена для работы с неметаллическими материалами и не обеспечивает резку голого металла. После проведения испытаний она может удалять краску или оставлять следы на некоторых поверхностях с покрытием или анодированных поверхностях, однако это относится к процессу нанесения покрытия, а не к гравировке на голого металла. Для резки металла требуется специально разработанный волоконный лазер или отдельно сконструированная система на основе CO₂ для работы со смешанными металлами.
Почему лазерная трубка не излучает свет или теряет мощность?
Прекратите работу и выполните процедуру технического обслуживания. Проверьте сигналы тревоги контроллера, аварийную остановку, состояние крышки/блокировки, температуру и расход охлаждающей жидкости, шланги охлаждающей жидкости, чистоту оптических элементов и наличие утвержденного тестового сигнала.
Не допускайте обхода реле расхода и не вскрывайте высоковольтный блок питания лазера. Устранение неисправностей, связанных с трубкой, блоком питания или системой управления, должно производиться квалифицированным техническим специалистом.
Какое обслуживание требуется чиллеру и системе водяного охлаждения?
Используйте только охлаждающую жидкость и соблюдайте интервалы технического обслуживания, утвержденные для поставляемой трубки и охладителя. Следите за чистотой конденсатора и воздушного фильтра, обеспечивайте беспрепятственный поток воздуха и проверяйте шланги на наличие утечек или водорослей.
Следите за сигналами тревоги, связанными с температурой и расходом, защищайте контур от замерзания и образования конденсата, а также отключайте питание перед сливом жидкости или проведением технического обслуживания. Руководствуйтесь инструкцией производителя чиллера, а не фиксированным универсальным графиком.
В чем разница между CO2 и волоконными лазерами?
Для обработки акрила, дерева, бумаги, текстиля и других разрешенных органических материалов обычно выбирают CO₂-лазер с длиной волны 10,6 мкм. Для металлов и некоторых инженерных пластиков, как правило, выбирают волоконный лазер с длиной волны порядка 1 мкм. Выбор подходящей платформы зависит от поглощения материала, геометрии детали, требуемого качества поверхности, толщины и производительности.
Какие размеры рабочей зоны являются общепринятыми?
На этой странице описана модель VankCut-1490 с номинальными размерами рабочей платформы 1400 × 900 мм. Модели с другими размерами рабочей платформы представляют собой отдельные модели с различными габаритами, порталами, системами вытяжки и транспортировки материала. Уточните полезную площадь обработки, просвет двери, проходной проем и габаритные размеры зажимного приспособления на утвержденном чертеже.
