La elección de una máquina de corte láser de fibra para chapa empieza por las piezas que debe producir, no por la máxima potencia láser disponible. La máquina, el proceso de corte, la manipulación del material, el suministro de gas, la extracción, el software, el conjunto de medidas de seguridad y el plan de asistencia deben funcionar como un único sistema de producción.
Elabore una matriz de producción antes de solicitar presupuestos: grado y acabado del material, volumen mensual por espesor, dimensiones de la chapa, pieza más grande, orificio o detalle más pequeño, tolerancia, requisitos de la arista, soldadura o recubrimiento posteriores, tiempo de ciclo objetivo y combinación de productos prevista para el futuro. Utilice la misma matriz para comparar a todos los proveedores.
Empiece por el material, el grado, el acabado y el espesor
Clasifique el acero de bajo carbono, el acero inoxidable, la chapa galvanizada, el aluminio, el latón y el cobre según la aleación, el estado, el recubrimiento y la película superficial. La reflectividad, la conductividad térmica y el comportamiento del recubrimiento influyen en la perforación inicial, la estabilidad de los parámetros y la aprobación del sistema óptico ofertado para ese material.
Distinga el espesor habitual de producción del espesor máximo que se corta ocasionalmente. Defina también el gas de corte y los requisitos de la arista: el oxígeno puede favorecer el corte por combustión del acero de bajo carbono, pero deja una arista oxidada; el nitrógeno u otro gas inerte permite el corte por fusión sin óxidos con diferentes valores de presión, caudal, potencia y coste.
Una máquina de corte láser de fibra adecuada debe demostrar su aptitud para la matriz habitual de materiales y espesores del comprador con el gas previsto, los criterios de calidad del borde y el tiempo de ciclo objetivo. Una afirmación sobre el espesor máximo, por sí sola, no constituye una prueba de aceptación.
Elija el área de trabajo y el sistema de manipulación de materiales
El área de trabajo determina qué chapas y piezas caben, pero la zona útil, los márgenes de los bordes, el diseño del palé, el recorrido de carga y el método de retirada de piezas determinan la productividad diaria. Incluya en la evaluación los retales, la manipulación de los esqueletos de chapa y la estrategia de anidado.
Para piezas pequeñas de precisión y chapas compactas, una máquina de corte láser de fibra de alta precisión para metal puede reducir el espacio ocupado y simplificar la fijación. Confirme el recorrido útil, la capacidad para cortar orificios pequeños, la precisión de los ejes y la tolerancia de la pieza de muestra, en vez de basarse en la palabra «precisión».
Para chapas medianas o grandes, elija un formato que admita las dimensiones estándar del material sin tener que recolocarlo. Las mesas de intercambio, las torres de carga y los sistemas de descarga automática pueden aumentar la productividad, siempre que el flujo de material, el personal, la altura del suelo y la clasificación posterior se planifiquen en función de estos equipos.

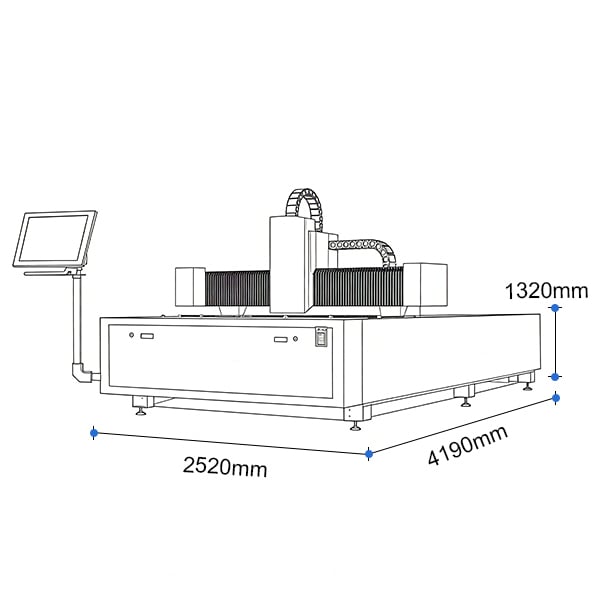

Confirme el espacio total necesario para la instalación: máquina, cerramiento, enfriador de agua, sistema de extracción, colector o generador de gas, compresor, armario eléctrico, espacio de mantenimiento, zona de carga y recorrido seguro para retirar las piezas. Solicite los planos de cimentación y de conexiones de los servicios antes de comprar.
Seleccione la potencia láser según un rango de parámetros de proceso validado
La potencia láser influye en el rango de parámetros de proceso disponible, el tiempo de perforación y la velocidad. Sin embargo, la potencia adecuada depende del material, el espesor, el gas, la boquilla, el sistema de transmisión del haz, la calidad de borde requerida y el ciclo de trabajo. Las tablas genéricas de potencia y espesor no sustituyen las pruebas con la configuración ofertada.
Para chapa fina y detalles pequeños, el control del movimiento, la estabilidad del enfoque, el estado de la boquilla y el ajuste del proceso pueden tener más importancia que una potencia de pico extremadamente alta. Para chapa gruesa o grandes volúmenes de corte con gas inerte, una mayor potencia solo puede mejorar la productividad si el caudal de gas, la extracción, la refrigeración, el sistema de movimiento y la manipulación de piezas pueden satisfacer las exigencias del proceso.
Pida a cada proveedor que corte las mismas piezas según sus planos, con los materiales y espesores que utiliza en producción. Registre los parámetros, el tiempo de ciclo, el consumo de gas y los resultados de aceptación. Después, acuerde qué muestras y mediciones se repetirán durante la prueba de aceptación en fábrica (FAT).
Evalúe la calidad de corte y la repetibilidad, no solo la velocidad anunciada
La velocidad de desplazamiento rápido o la velocidad lineal máxima no reflejan el resultado de producción. La perforación, las esquinas, los contornos pequeños, el movimiento del cabezal, la calidad de la chapa, el anidado, los cambios de gas y la descarga influyen en el número de piezas terminadas por turno.
Utilice un plan de aceptación de muestras de corte que registre:
- rugosidad y estrías del borde, rebabas o escoria y estado de oxidación
- estabilidad de la perforación, calidad de los orificios y tamaño mínimo de detalle validado
- tolerancias dimensionales, repetibilidad y deformación térmica en una distribución completa de piezas sobre la chapa
- tiempo de ciclo, consumo de gas, desperdicios, retirada de piezas y acabado posterior
La chapa fina es sensible a la acumulación de calor, la planitud de la chapa, las vibraciones, la alineación de la boquilla y el funcionamiento del control de altura. Pruebe una distribución completa y representativa de piezas, no un solo contorno aislado, para detectar deriva térmica, piezas que se levantan, colisiones y variaciones a lo largo del trabajo.
Un proveedor cualificado de máquinas láser de fibra debe aportar archivos de muestra, resultados medidos, registros de parámetros y las condiciones de ensayo que respaldan cualquier afirmación sobre velocidad o precisión.
Verifique el cabezal de corte, el controlador y el flujo de trabajo CAD/CAM
Confirme la fuente láser y el cabezal de corte exactos, el rango de enfoque automático, el control capacitivo de altura, la protección contra colisiones, el sistema de boquillas y los límites validados para metales reflectantes. La marca por sí sola no define el modelo, el firmware, la garantía ni la configuración óptica suministrados.
Verifique los formatos de importación CAD/CAM, el anidado, las funciones de corte por línea común o corte al vuelo (fly-cut), la gestión de retales, los informes de producción, las condiciones de licencia, la política de actualizaciones y la compatibilidad con el controlador. Antes de la aceptación, pruebe los planos reales del comprador y su flujo de trabajo con los datos.
La facilidad de uso incluye el acceso por roles, la protección de parámetros, el historial de alarmas, los avisos de mantenimiento, las copias de seguridad, la formación de operadores y manuales claros. El proceso no debe depender de los ajustes no documentados de una sola persona.
Revise la estructura de la máquina y la lista exacta de componentes (BOM)
Un fabricante de máquinas de corte láser debe detallar la lista de materiales (BOM) del modelo concreto y la arquitectura de la máquina: bancada y método de alivio de tensiones, transmisión por cremallera o husillo, guías, servos, reductor, fuente láser, cabezal, controlador, enfriador, interfaz de extracción y componentes eléctricos.
Revise la nivelación y la alineación de las guías, la holgura de la transmisión, el ajuste de los servomotores, la lubricación, la calibración del control de altura, la calidad del montaje eléctrico y los registros del sistema de refrigeración. La precisión a largo plazo depende de la instalación, el entorno y el mantenimiento, además de la rigidez del bastidor.
Compare presupuestos para configuraciones equivalentes que detallen la lista de componentes, las prestaciones incluidas, los suministros auxiliares no incluidos, la tensión en destino, los repuestos, la documentación, la garantía y los criterios FAT. Una apariencia exterior similar puede ocultar configuraciones muy diferentes.
Calcule los costes de gas, suministros auxiliares, automatización y asistencia técnica
Calcule el coste del sistema instalado, no solo el de la máquina. Incluya transporte, aranceles, trabajos de descarga y posicionamiento, cimentación, instalación eléctrica, extracción, compresor, suministro o generación de gases, enfriador, software, mejoras de seguridad, formación, consumibles, repuestos y mantenimiento programado.
Antes de realizar el pedido, confirme:
- el precio del sistema instalado y todas las partidas o trabajos en planta no incluidos
- calidad, presión, caudal y coste de oxígeno, nitrógeno, aire comprimido o gas mezclado
- potencia eléctrica disponible, compresor, enfriador, extracción y límites de las condiciones ambientales
- consumibles, repuestos recomendados, cobertura de la garantía y plazos de suministro
- pruebas con muestras, FAT, instalación, formación, licencias de software y condiciones de asistencia técnica
El coste total por pieza aceptada depende de la utilización de la máquina, el aprovechamiento del material mediante el anidado, el gas y la electricidad, los consumibles, los desperdicios, el retrabajo, la mano de obra, el mantenimiento y las paradas. Calcúlelo a partir de pruebas de producción representativas, sin suponer que el menor precio de compra o la mayor potencia ofrecen la mejor rentabilidad.
La documentación de asistencia técnica debe especificar los canales de contacto, los objetivos de tiempo de respuesta, los idiomas y husos horarios atendidos, las reglas de acceso remoto, el alcance de la puesta en marcha y la formación, los plazos de suministro de repuestos, la cobertura de la garantía y el procedimiento de escalado. Incluya estos compromisos en los documentos del pedido.
Adapte el tipo de máquina a la variedad de su producción
Ninguna máquina sirve para todas las empresas de transformación de chapa. Las piezas pequeñas de precisión, los lotes de chapa fina, la fabricación de productos variados y la producción con chapa gruesa exigen distintas áreas de trabajo, potencias, suministros de gas, automatización y criterios de aceptación.
Tras validar las muestras, las máquinas de corte láser de fibra de alta precisión para metal pueden ser adecuadas para piezas compactas con tolerancias exigentes. Para el trabajo habitual con chapa fina, pueden ser preferibles las máquinas estables de corte láser de fibra para chapa fina. Una fabricación más amplia puede justificar plataformas de corte láser de fibra de mayor tamaño con mesas de intercambio o automatización.
La mejor máquina es la que cumple los requisitos definidos para los materiales, la calidad de las piezas aceptadas, la productividad y el coste objetivo en las condiciones reales de la planta del comprador.
Lista de comprobación para elegir una máquina de corte láser de fibra
Elija la máquina mediante una secuencia documentada: matriz de producción, selección de configuraciones, pruebas con muestras representativas, comparación del coste del sistema instalado, revisión de seguridad y cumplimiento normativo, auditoría del proveedor, protocolo FAT por escrito y presupuesto final con una lista exacta de componentes (BOM).
Envíe a los proveedores los grados de material, la distribución de espesores, los planos, las dimensiones de chapa, los requisitos de calidad del borde, el volumen mensual, los suministros de planta, el destino y los criterios de aceptación. Un fabricante cualificado de máquinas de corte láser podrá entonces recomendar una configuración y demostrar su idoneidad con esos mismos datos.
